高分解能カラーセンサ
CSSシリーズ

Max.500mmでの色判別を可能にした
高分解能カラーセンサ

  • フルカラーTFT液晶ディスプレイ
  • 検出距離の変動に強い自動検出距離調節機能
  • 微細な色の違いも判別可能
CSSシリーズ

接続図

2出力タイプCSS-WBG4C4115AA10Z, CSS-WBGAD4115AA10Z

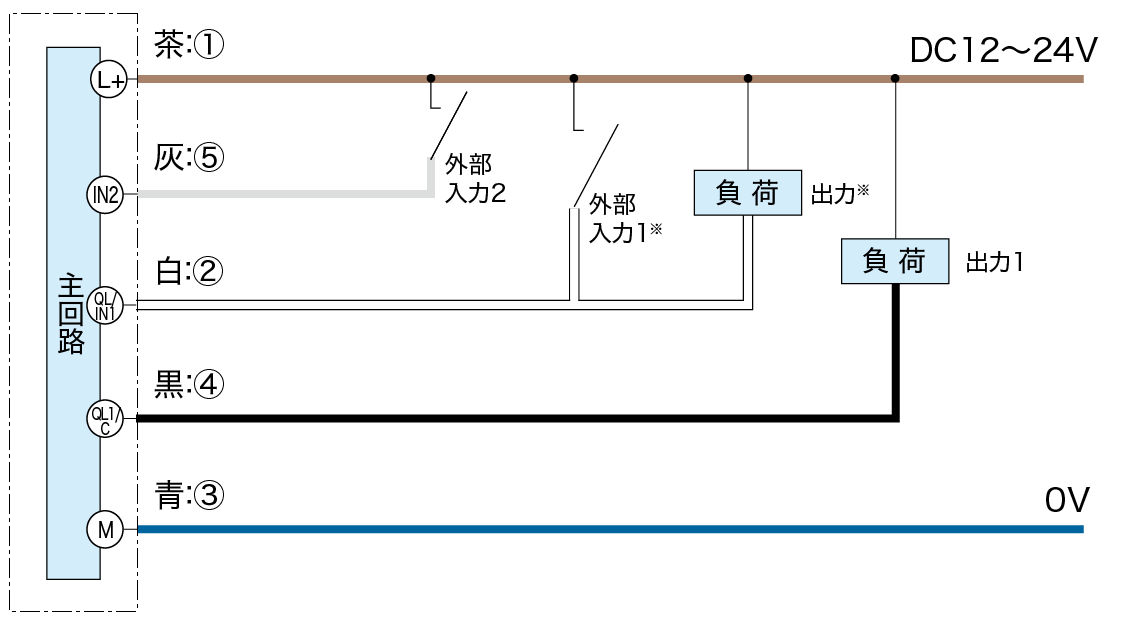

SIOモード：NPN接続時
SIOモード：NPN接続時
  • ※白：②は設定により外部入力1と出力を切替可能です。（初期設定：出力）

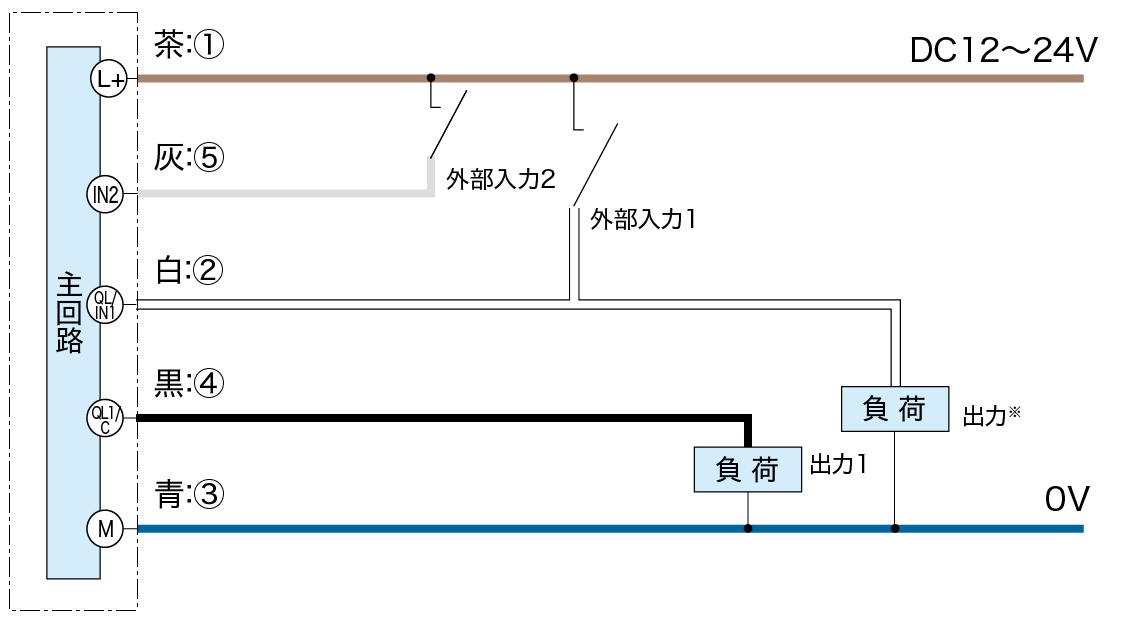

SIOモード：PNP接続時
SIOモード：PNP接続時
  • ※白：②は設定により外部入力1と出力を切替可能です。（初期設定：出力）

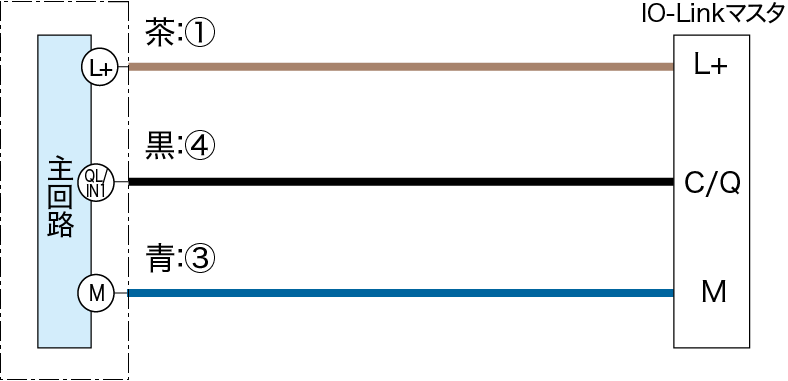

IO-Linkモード
IO-Linkモード

コネクタ式

〈ピン配列〉

センサ側
センサ側
コネクタケーブル側
コネクタケーブル側
  1. ① 電源電圧
  2. ② 出力/外部入力1
  3. ③ ０V
  4. ④ 出力1/C/Q
  5. ⑤ 外部入力2
接続について

①から⑤は、コネクタのピンNo.に相当します。

注意事項
  • ■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
  • ■ 電源投入時（約2s）の過渡状態でのご使用は避けてください。
  • ■ 制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。ご使用される場合は、当社までお問い合わせください。

4出力タイプCSS-WBG4C4118AA10Z, CSS-WBGAD4118AA10Z

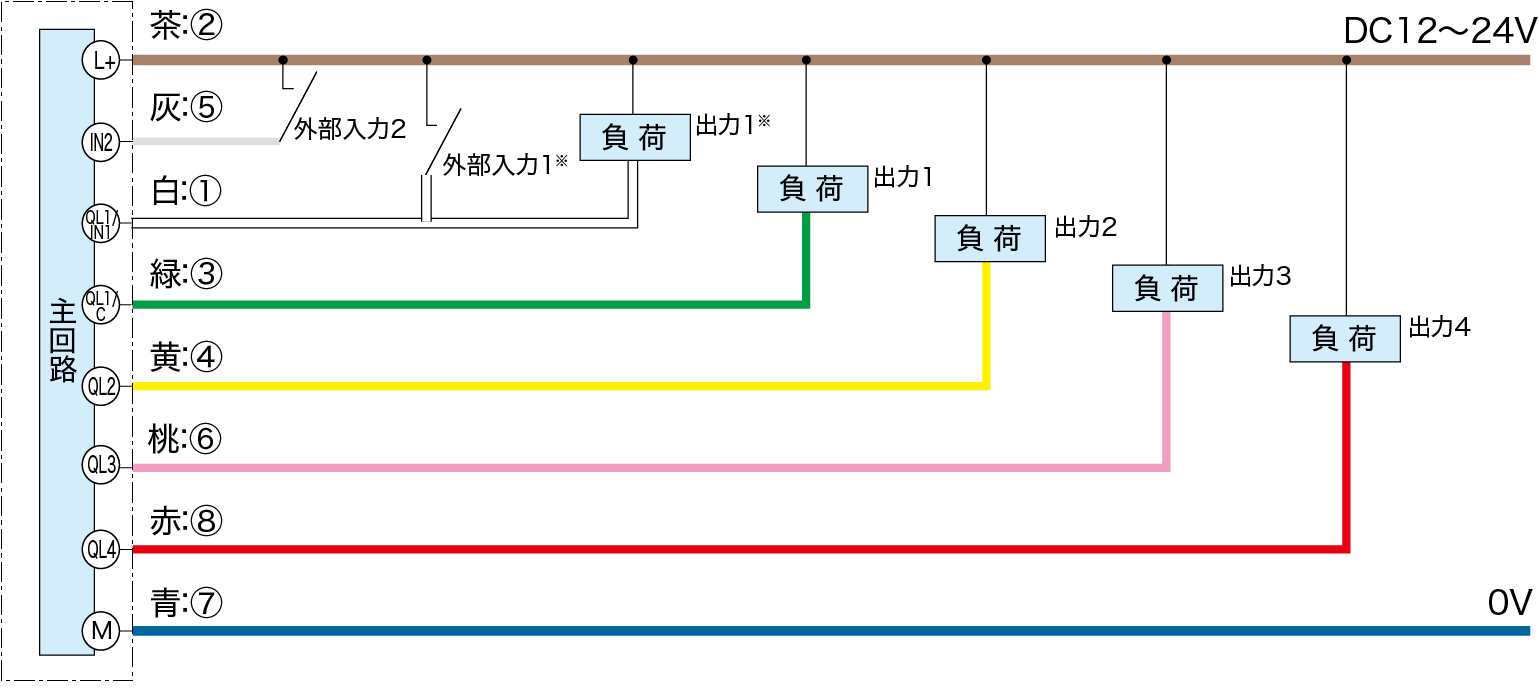

SIOモード：NPN接続時
SIOモード：NPN接続時
  • ※白：①は設定により外部入力1と出力1を切替可能です。（初期設定：出力1）

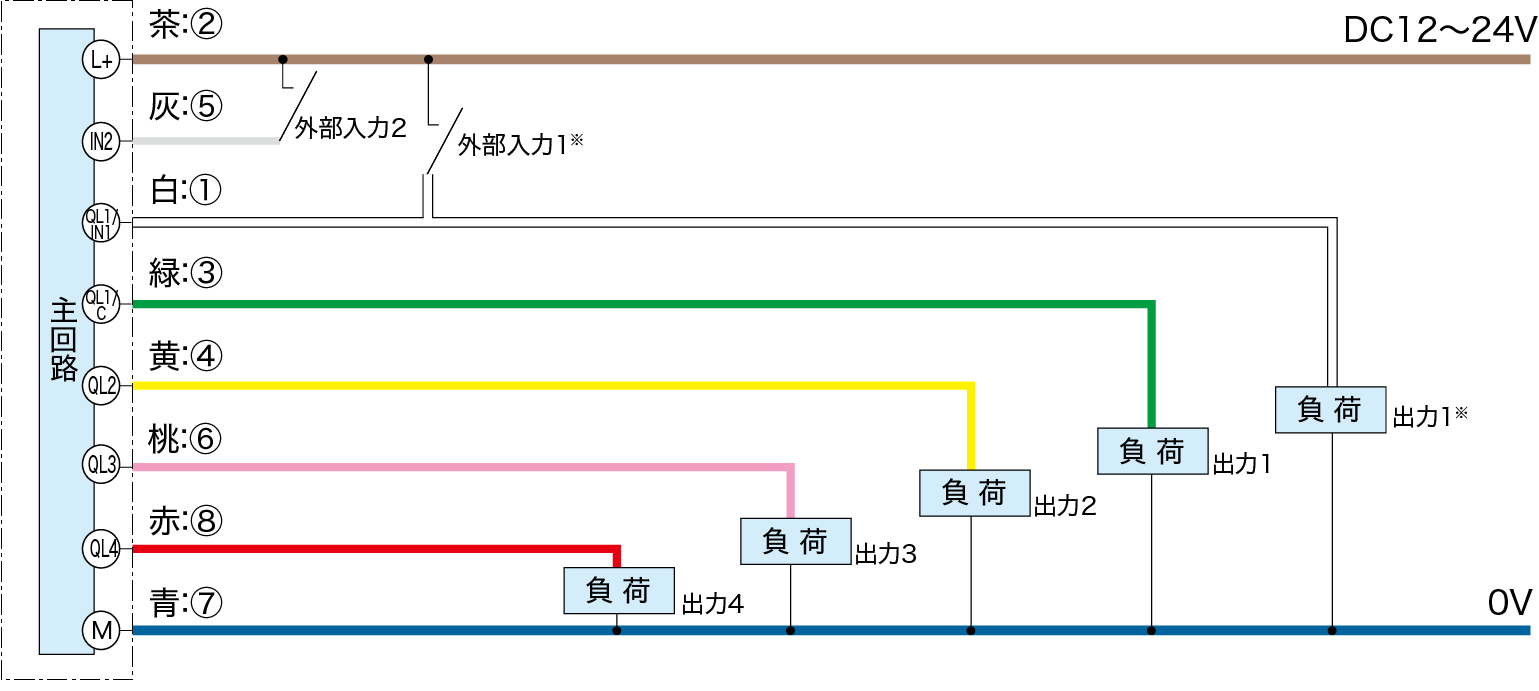

SIOモード：PNP接続時
SIOモード：PNP接続時
  • ※白：①は設定により外部入力1と出力1を切替可能です。（初期設定：出力1）

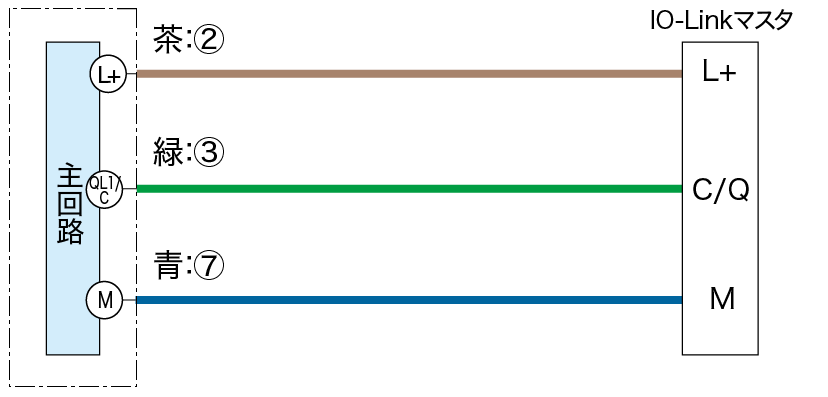

IO-Linkモード
IO-Linkモード

コネクタ式

〈ピン配列〉

センサ側
センサ側
  1. ① 出力1/外部入力1
  2. ② 電源電圧
  3. ③ 出力1/C/Q
  4. ④ 出力2
コネクタケーブル側
コネクタケーブル側
  1. ⑤ 外部入力2
  2. ⑥ 出力3
  3. ⑦ 0V
  4. ⑧ 出力4
接続について

①から⑧は、コネクタのピンNo.に相当します。

注意事項
  • ■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
  • ■ 電源投入時（約2s）の過渡状態でのご使用は避けてください。
  • ■ 制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位：mm


検出距離50～150mmタイプ
CSS-WBG4C4115AA10Z, CSS-WBG4C4118AA10Z
検出距離50～500mmタイプ
CSS-WBGAD4115AA10Z, CSS-WBGAD4118AA10Z
コネクタケーブル

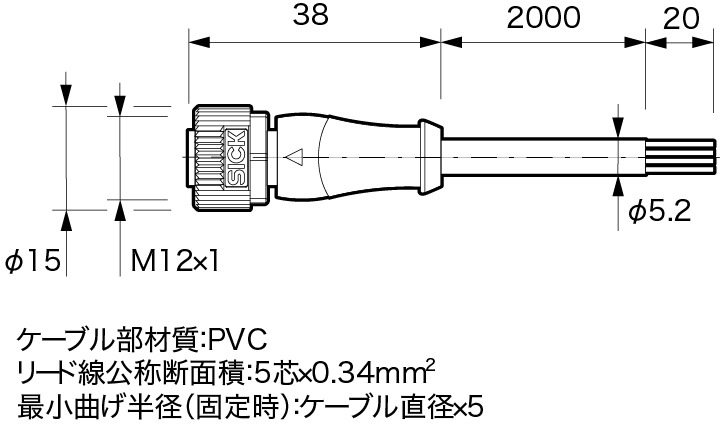

YF2A15-020VB5XLEAX（2出力タイプ用）

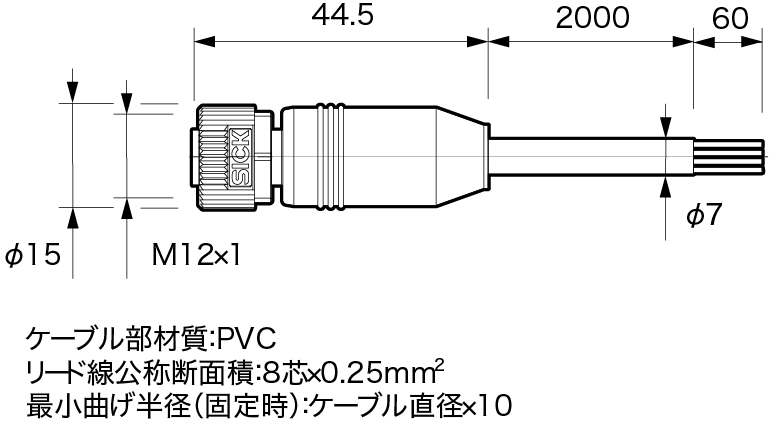

YF2A28-020VA6XLEAX（4出力タイプ用）
