アンプ内蔵センサ 標準タイプ
Zシリーズ

＜生産終了機種＞　　>>代替機種

耐環境性に優れた
業界標準仕様

  • 高速ラインに対応
  • レーザタイプもラインナップ
  • 耐環境性抜群

出力回路図

NPN出力タイプ
PNP出力タイプ

透過型投光器
コネクタ式
  • 接続について

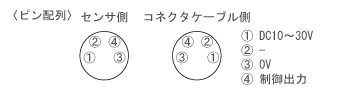

  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■電源投入時（約100ms）の過渡状態でのご使用は避けてください。

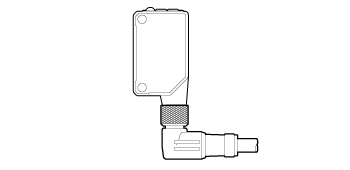

  • ■L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

外形寸法図

単位：mm

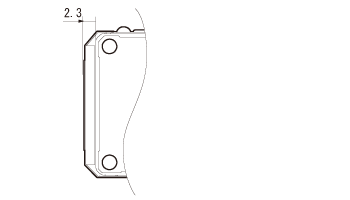

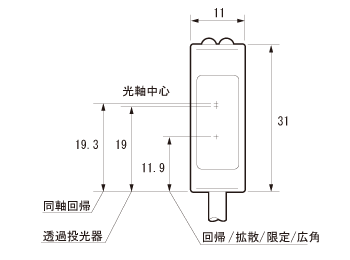

本体
コード式

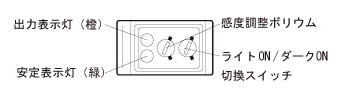

※機種によって感度調整ボリウム
　L/D切替スイッチは装備していません。

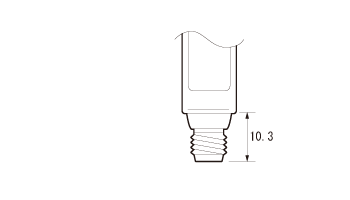

コネクタ式
BL-100-POLF装着図

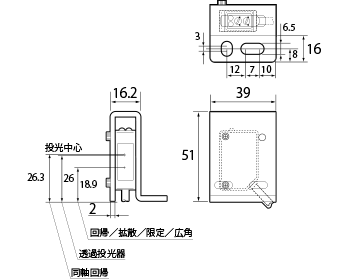

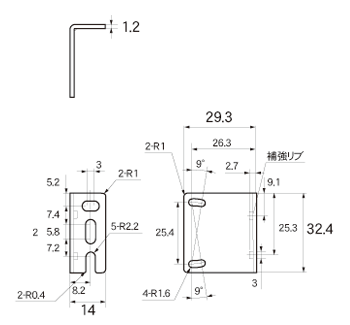

取付金具
BEF-W100-B（コード式に付属）
BEF-W100-A（コネクタ式に付属）

保護金具
LK-S01
LK-S02

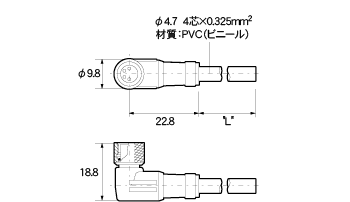

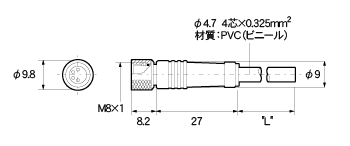

コネクタケーブル（オプション）
JCN-S、JCN-5S、JCN-10S
JCN-L、JCN-5L、JCN-10L

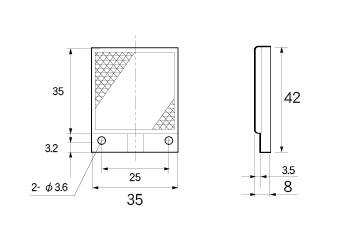

反射ミラー
V-61：標準型反射ミラー（回帰反射型に付属）
V-42：小型反射ミラー（オプション）

P45A：超小型反射ミラー（オプション）
P25：超小型反射ミラー（オプション）

V-30：超小型反射ミラー（オプション）

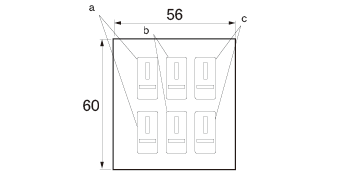

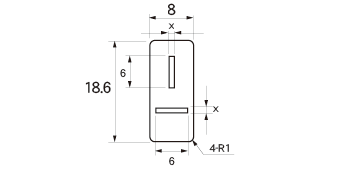

スリット
BL-Ｗ100:スリット（オプション）
  a b c
スリット幅 X 0.5 1 2
検出距離 1m 3m 5m
