センシングスポット照明
OPS-Sシリーズ

革新のセンシングスポット照明

  • 明るさ従来比5倍! ストロボオーバードライブで
    従来比10倍!
  • 高輝度・高均一タイプのラインナップで
    テレセントリックレンズに最適化
  • 新開発「FALUX-it」によりDC12Vでドライブ
    専用電源や抵抗ボックスが不要に
  • new ストロボ専用高輝度タイプを追加

 特徴説明ムービー

movie

高輝度タイプは独自のレンズ設計によりクラス最高輝度を実現

通常発光で従来比6倍、ストロボオーバードライブで従来比10倍もの高輝度を実現しました。
従来のスポット照明は定電流駆動が主流で、オーバードライブできるストロボ電源がありませんでしたが、汎用のDC12V電源での駆動となり、ストロボ電源でのオーバードライブが可能となりました。
高均一タイプは、低倍率/ショートWDのレンズで均一度を向上します。また、反射率の高いミラー系ワークでの低輝度要求に対応し、高い調光分解能を確保します。高均一タイプは高輝度タイプの約1/10の明るさとなります。

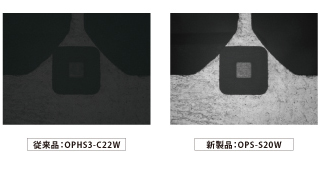

撮像画像での明るさ比較

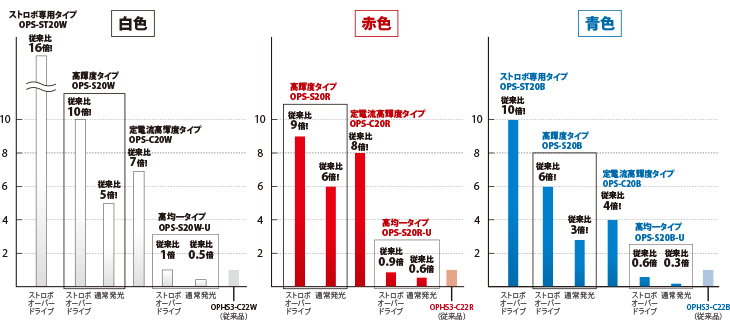

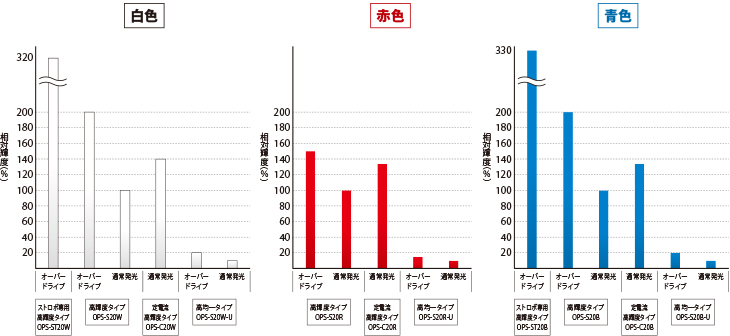

明るさ倍率( 各色とも従来品OPHS3シリーズを1とした場合)


高輝度タイプと高均一タイプのラインナップでテレセントリックレンズに最適化

テレセントリックレンズの光学系に最適化して、明るさと高均一性を両立しています。
高倍率/長距離レンズには高輝度タイプ、低倍率/短距離レンズには高均一タイプが有効です。
高輝度タイプでも照明中心の輝度(ホットスポット)がなく、オリジナルレンズにより光軸ズレもありません。

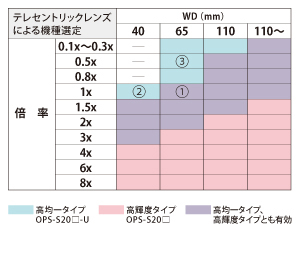

以下のチャートを参考に、タイプを選定下さい。 ※テレセントリックレンズの実機を使い、明るさと均一度評価を行なっています。


直接照射の斜光照明として

高輝度タイプは指向性が強いため、集光レンズを使わなくても直接照射の斜光照明としても使えます。

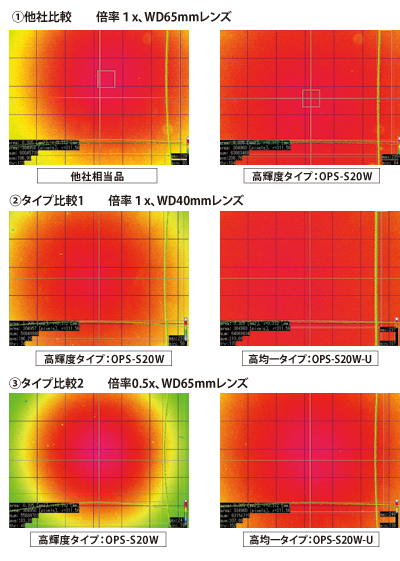

均一度比較 ※カメラ条件:1/3CCDカメラ


新開発"FALUX-it"によりDC12Vでドライブ 専用定電流電源や抵抗ボックスが不要に



トランスを内蔵した新開発の電圧変換定電流回路により、LEDの色毎に異なる順電圧に変換して余分な電圧による発熱を抑え、電圧に依存した定電流制御が可能となります。筐体温度も従来より下がります。
これにより汎用のDC12V電源に直接接続できるようになりました。

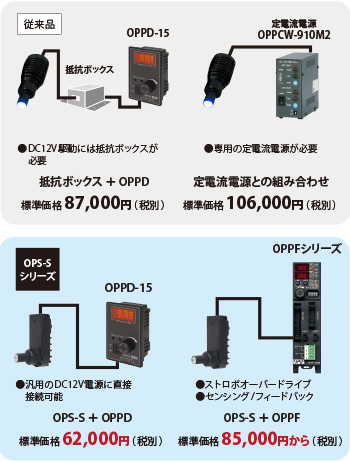

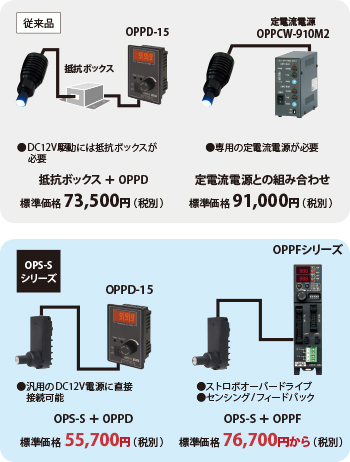

専用の定電流電源が不要となると共に、従来の抵抗ボックスが不要となりコストを抑えられます。
さらに従来の定電流制御では発熱により輝度が低下していましたが、温度補償回路の搭載により点灯直後の温度上昇や周囲温度の変動があっても輝度を一定に保ちます。

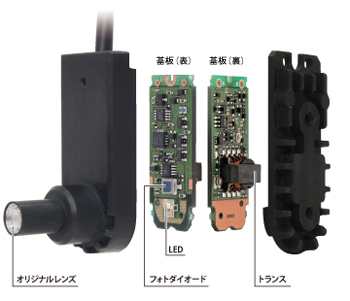

FALUX-it(FALUX integrated transform)テクノロジー
電圧変換定電流回路 + 温度補償回路

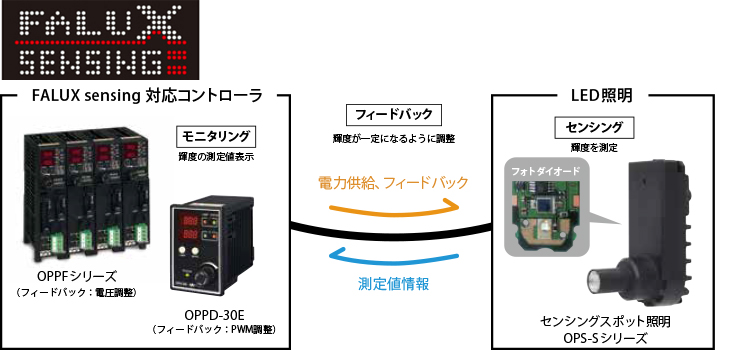

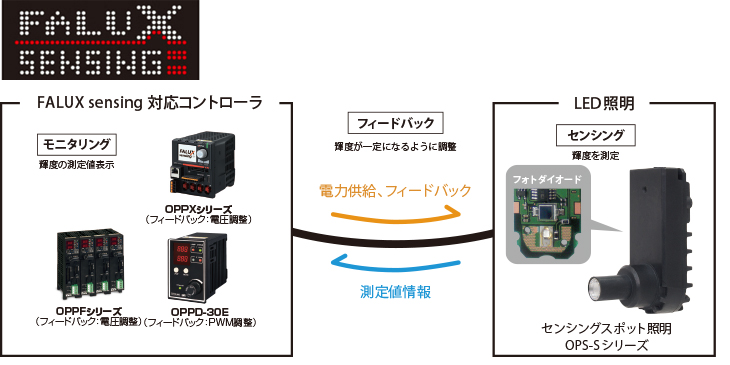

"FALUX sensing"による輝度の監視とフィードバック


「FALUX sensing」も搭載し、内蔵したフォトダイオードで輝度のモニタリングができると共に、長期的な輝度劣化をフィードバックにより補正して、5万時間でも最大輝度を一定に保つことができます。これにより運用時の保守コストを削減します。

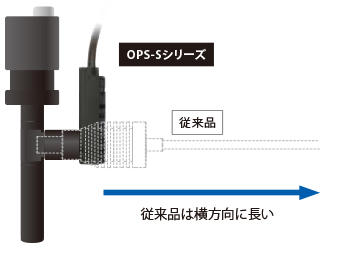

省スペースのL型筐体

制御基板をレンズと並行に配置したL型筐体を採用。
レンズ装着時のデッドスペースを削減しました。

※背面と天面の2ヶ所に取り付け用の穴を設け、テレセントリックレンズ以外での取り付けにも対応します。
