拡散ドーム照明
OPIDシリーズ

<生産終了機種>

内面反射型のドーム照明

  • ドーム内面からの拡散光がワークにあたるので
    LEDの映り込みなく撮像可能
  • ワークの至近距離から全方向の均一な照射が可能
  • 同軸照明が一体のOPID-Cは覗き穴の映り込みを
    防止でき、同軸とドームの切替えが可能

仕様・標準価格

型 式 発光色 LED数 消費電力 [W] 質量[g] 標準価格 (税別)
OPID-84R 96 3.9 65 81,400円
OPID-84□ 白、 72 4.4 108,900円
OPID-122R 156 6.3 110 104,000円
OPID-122□ 白、 120 7.2 142,500円
OPID-152R 270 10.8 170 126,000円
OPID-152□ 白、 216 13.0 203,000円
OPID-C84R 25+96 1.2+3.9 160 132,000円
OPID-C84□ 白、 25+72 1.7+4.4 165,000円
OPID-C122R 64+156 2.7+6.3 260 176,000円
OPID-C122□ 白、 49+120 3.6+7.2 231,000円
OPID-C152R 100+270 4.8+10.8 430 220,000円
OPID-C152□ 白、 81+216 4.9+13.0 324,500円

●R:赤(660nm) ●□=W:白(7,000K)、B:青(470nm)、G:緑(525nm) ●スペクトル分布図は下記をご参照ください。
●入力電圧:12V


スペクトル分布図

スペクトル分布図

外形寸法図

単位:mm


OPID-84_
OPID-84_

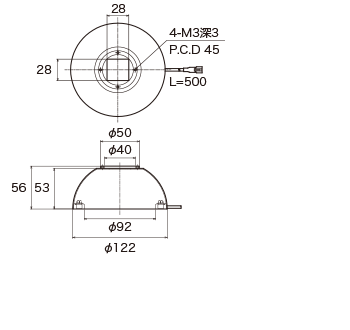

OPID-122_
OPID-122_

OPID-152_
OPID-152_
OPID-C84_
OPID-C84_

OPID-C122_
OPID-C122_
OPID-C152_
OPID-C152_
