HOME > 製品情報 > LED照明 > LED照明 > OPDBシリーズ > 仕様・標準価格・外形図

ダイレクトバー照明
OPDBシリーズ

斜光照明やバックライトとして幅広く使用可能!

  • 設置角度の調整により、最適な位置から照射が可能
  • 設置自由度が高く、様々な用途に対応
  • 拡散板装着で、高輝度な面照明としても使用可能

仕様

型 式 発光色 LED数 消費電力
[W]
質量[g] 標準価格
(税別)
OPDB-14×11R 6 0.3 25 ¥15,000
OPDB-14×11□ 白、 6 0.4 ¥20,000
OPDB-34×27R 48 2.0 55 ¥26,000
OPDB-34×27□ 白、 48 2.9 ¥44,000
OPDB-50×15R 36 1.5 45 ¥23,000
OPDB-50×15□ 白、 36 2.2 ¥38,000
OPDB-74×27R 108 4.4 90 ¥41,000
OPDB-74×27□ 白、 70 4.4 ¥63,000
OPDB-82×15R 60 2.4 60 ¥37,000
OPDB-82×15□ 白、 60 3.6 ¥60,000
OPDB-100×11R 48 2.0 60 ¥26,000
OPDB-100×11□ 白、 48 2.9 ¥47,000
OPDB-100×15R 72 2.9 70 ¥34,000
OPDB-100×15□ 白、 72 4.4 ¥67,000
OPDB-132×15R 96 3.9 90 ¥36,000
OPDB-132×15□ 白、 96 5.8 ¥76,000
OPDB-140×11R 70 2.9 85 ¥29,000
OPDB-140×11□ 白、 70 4.4 ¥59,000
OPDB-14×11R-DF 6 0.3 25 ¥15,600
OPDB-14×11□-DF 白、 6 0.5 ¥20,600
OPDB-25×25R-DF 36 1.5 50 ¥24,000
OPDB-25×25□-DF 白、 36 2.2 ¥39,000
OPDB-26×15R-DF 18 0.8 35 ¥20,000
OPDB-26×15□-DF 白、 18 1.1 ¥27,000
OPDB-50×48R-DF 144 5.8 110 ¥50,000
OPDB-50×48□-DF 白、 90 5.4 ¥77,000
OPDB-75×68R-DF 168 6.8 200 ¥56,000
OPDB-75×68□-DF 白、 168 10.1 ¥121,000
OPDB-100×100R-DF 342 13.7 370 ¥99,000
OPDB-100×100□-DF 白、 342 20.6 ¥194,000
OPDB-186×30R-DF 216 8.7 235 ¥68,400
OPDB-186×30□-DF 白、 216 13.0 ¥132,400
OPDB-200×15R-DF 147 6.0 165 ¥53,000
OPDB-200×15□-DF 白、 147 8.9 ¥117,000
OPDB-288×27R-DF 426 17.1 340 ¥128,000
OPDB-288×27□-DF 白、 426 25.6 ¥242,000

●R:赤(660nm) ●□=W:白(7000K)、B:青(470nm)、G:緑(525nm) ●スペクトル分布図は下記をご参照ください。
●OPDB-○○×○○が発光面寸法となります。 ●入力電圧:DC12V
●型式末尾に"DF"とあるものは、標準で拡散板が付属となります。

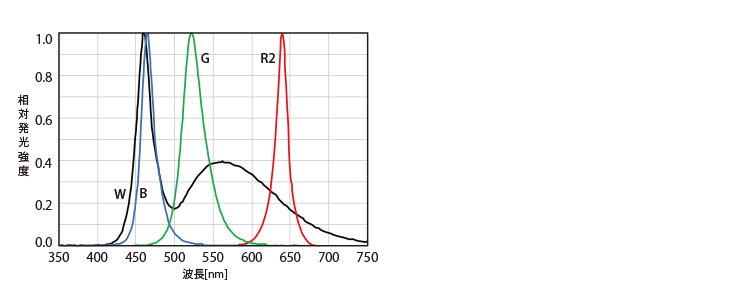

スペクトル分布図

スペクトル分布図

外形寸法図

単位:mm


OPDB-14X11_
OPDB-14X11_

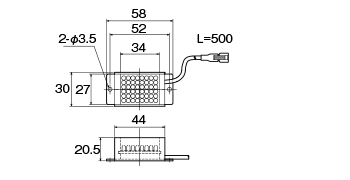

OPDB-34X27_
OPDB-34X27_

OPDB-50X15_
OPDB-50X15_
OPDB-74X27_
OPDB-74X27_

OPDB-82X15_
OPDB-82X15_
OPDB-100X11_
OPDB-100X11_

OPDB-100X15_
OPDB-100X15_

OPDB-132X15_
OPDB-132X15_

OPDB-140X11_
OPDB-140X11_

OPDB-14X11_-DF
OPDB-14X11_-DF
OPDB-25X25_-DF
OPDB-25X25_-DF

OPDB-26X15_-DF
OPDB-26X15_-DF
OPDB-50X48_-DF
OPDB-50X48_-DF

OPDB-75X68_-DF
OPDB-75X68_-DF
OPDB-100X100_-DF
OPDB-100X100_-DF

OPDB-186X30_-DF
OPDB-186X30_-DF

OPDB-200X15_-DF
OPDB-200X15_-DF

OPDB-288X27_-DF
OPDB-288X27_-DF
