HOME > 製品情報 > 変位センサ > CD33シリーズ > 回路図・外形寸法図

C-MOSレーザ変位センサ
CD33シリーズ

コストハーフを実現する
組込用レーザ変位センサ

  • 鏡面体・透明体用の正反射型とRS-422タイプもラインナップ
  • アンプ内蔵! しかも超軽量!
  • 精度と測定安定性を徹底追求!
  • 三菱電機・シーケンサに直接つながるコントロールユニット

入出力回路図

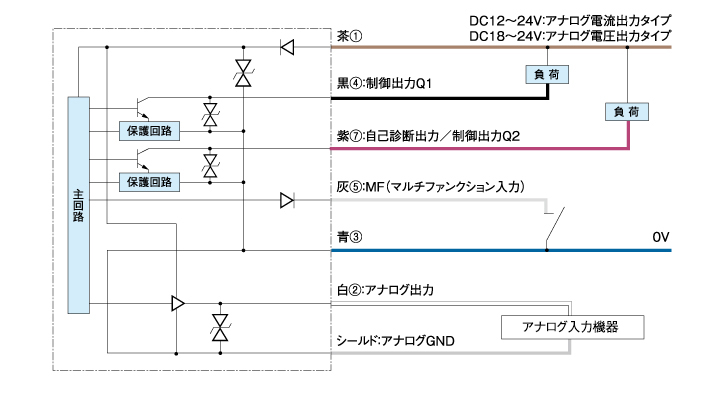

アナログ出力タイプ(NPN出力タイプ)
RS-422タイプ(NPN出力タイプ)

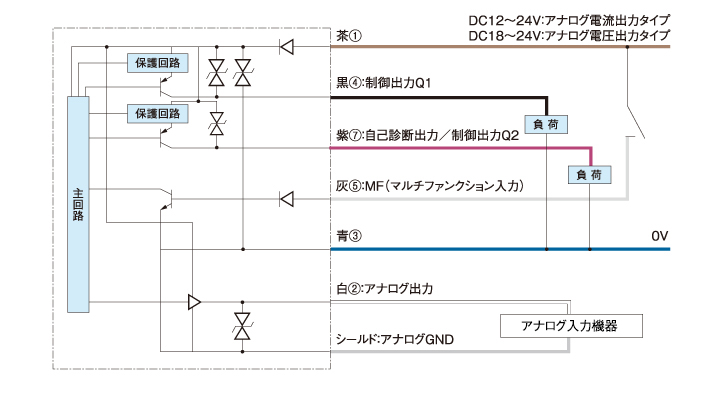

アナログ出力タイプ(PNP出力タイプ)
RS-422タイプ(PNP出力タイプ)
コネクタ式

  • 接続について
  • ■ ①から⑧は、コネクタのピンNo.に相当します。
  • ■ コネクタタイプはアナログGND線を装備しておりませんので、アナログ入力機器のアナログGND端子とセンサ電源のOVを接続してご使用下さい。

  • 注意事項
  • ■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
  • ■ 電源投入時(約1.5s)の過渡状態でのご使用は避けてください。

外形寸法図

単位:mm


本 体
正反射型側面
CD33-L30□-422
CD33-L50□-422
CD33-L85□-422
コネクターケーブル DOL-1208-G05MF
