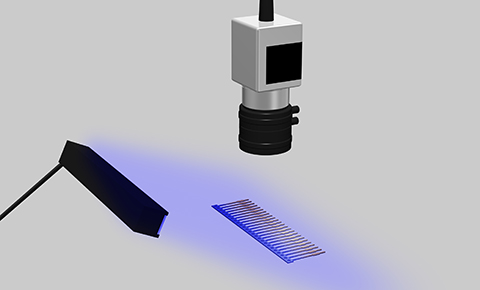

リード部品のメッキ検査
金のメッキが施されたリード部品の境界をカメラで検査します。
白色のバー照明を使用した撮像画像では、黄色っぽい「金」と銀色っぽい「錫(すず)」の部分で違いが出せず検査が困難です。
青色のバー照明を使用すれば、金属の分光反射率の違いにより「金」部分が暗く撮像され、境界を検査することが可能になります。
撮像例
×
白色照明
金と錫で違いが出ない
〇
青色照明
金と錫で明暗の違いが出る
使用製品
高輝度バー照明
OPB-10015B
