透明体検出センサ特集 驚きの安定検出・高精度を実現 オプテックス・エフエーの透明体検出センサ

オプテックス・エフエーの透明体検出センサ

オプテックス・エフエーの透明体検出センサは食品業界をはじめ、自動車業界や半導体業界など多くの業界で導入実績があり、実際にお使いいただいているお客様からはその検出能力の安定性と精度において高い評価をいただいています。

また、あらゆる透明体をカバーし、透明体専用センサとしては業界随一のラインナップを誇ります。

透明体検出

透明体検出センサについて

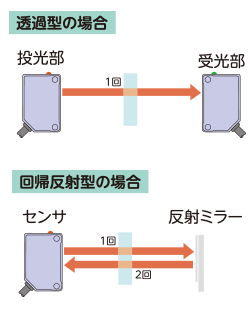

センサと反射ミラーをワンセットで使用する、回帰反射型の一種です。ただし透明体ワークはセンサからの光が透過してしまい受光量の差が少ないため、通常の回帰反射センサでは検出できません。

そこで透明体検出用センサは、応差(ヒステリシス:ON/OFFするときの受光量差)を小さくすることで、透明体ワークを検出できるようにしています。

単純にヒステリシスを小さくするとチャタリング(ON/OFFの反復)や、ノイズで誤作動を起こす場合があるため、光学系や回路設計は透明体用に改良されています。

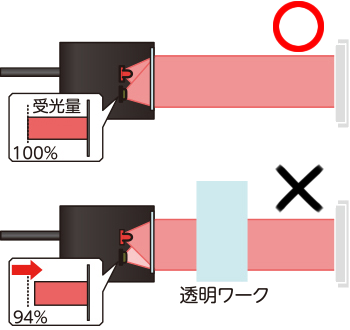

通常の回帰反射センサでは、透明ワークが通過しても受光量の差が少なく検出できない。
●ワークなし
●ワークあり


アプリケーション

透明体検出センサは基本的にガラスやプラスチックの通過検知に使用されることが多いです。その他には透明フィルムのたるみ制御など様々なアプリケーションに使用されます。



ガラスの通過検知 フィルムの終端検出 ペットボトルの通過検知

アプリケーション事例集へ

おすすめの透明体検出センサ

DR-Qシリーズ高精度検出

デジタルレーザ透明体センサ
DR-Qシリーズ

ユーザーレビュー

今まで装置の窓越しにガラスを検出できるセンサはなかったのですが、このセンサは安定検出が可能なうえ、操作が簡単!しかもレーザなのに¥18,000と安価なため、装置のコストダウンも実現できています。

型式 販売価格 種類 形状 検出距離 出力タイプ 購入
DR-Q150TN

標準価格18,000円(税別)


17,100円(税別)

FAポイント5%還元
レーザ
透明体
検出型
DR-Q 0〜1.5mm NPNタイプ カートに入れる
DR-Q400TN 0〜4mm NPNタイプ カートに入れる
標準透明体センサ
KR-Qシリーズ
耐ノイズ
低価格
業界一の精度を誇る
透明体検出型センサ
  • 不安解消 直近でも安定検出
  • 見える赤色スポット光
  • すき間から狙える狭視界設計
オプテックス・エフエーのベストセラー透明体検出用センサ。LED光源では業界一の精度を誇る透明体検出型センサです。検出距離に応じて4種類をご用意しています。
KR-Q

型式 販売価格 種類 形状 検出距離 出力タイプ 購入
KR-Q50NW

標準価格13,000円(税別)


12,350円(税別)

FAポイント5%還元
透明体検出 KR-Q 10〜500mm NPNタイプ カートに入れる
KR-Q150NW

標準価格15,000円(税別)


14,250円(税別)

FAポイント5%還元
0.01〜1,5m NPNタイプ カートに入れる
KR-Q300NW 0.01〜2,5m NPNタイプ カートに入れる
KR-Q50N

標準価格11,000円(税別)


10,450円(税別)

FAポイント5%還元
10〜500mm
(狭視界タイプ)
NPNタイプ カートに入れる
ローコスト/同軸透明体検出センサ
Z3R-Q/ZR-QXシリーズ
業界標準サイズ
同軸反射/長距離検出
機能満載、
耐環境性抜群の設計
  • 長距離2m検出
  • 縦・横取付対応
  • 業界標準サイズ
Z3R-Qはローコストタイプ、ZR-QXは同軸回帰反射型で、LED光源の透明体検出センサとしてはクラストップの検出安定性を誇ります。
ZR-Q

型式 販売価格 種類 形状 検出距離 出力タイプ 購入
Z3R-Q200N

標準価格10,000円(税別)


9,500円(税別)

FAポイント5%還元
透明体検出 ZR-Q200N
※反射ミラー、取付金具は別売となります。
0.01〜2m NPNタイプ カートに入れる
ZR-QX200N

標準価格15,000円(税別)


14,250円(税別)

FAポイント5%還元
同軸
透明体検出
ZR-QX200N 0〜2m NPNタイプ カートに入れる

その他のBGSセンサ

SR-Qシリーズ

SR-Qシリーズ

WLG4シリーズ

WLG4シリーズ

検出ワークや特徴など用途にあった透明体検出センサを選定していただけます。選定表(PDF)はこちら

オプテックス・エフエーの透明体検出センサは他にもございます。詳しくはこちら
