透明容器の印字検査
透明容器の印字検査

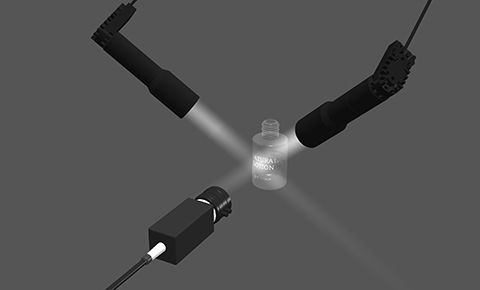

透明容器上の白色文字をスポット照明OPS-Sとカメラを使用して撮像します。
容器の裏面にも印字があるため、バー照明などを使用すると裏面の文字も重なって撮像されてしまいますが、OPS-S+集光レンズを2台使用すれば、平行度の高い光で容器表面のみを照射可能。裏面の文字をキャンセルでき、表面のみの文字を撮像できます。

撮像画像の比較

popup_s01

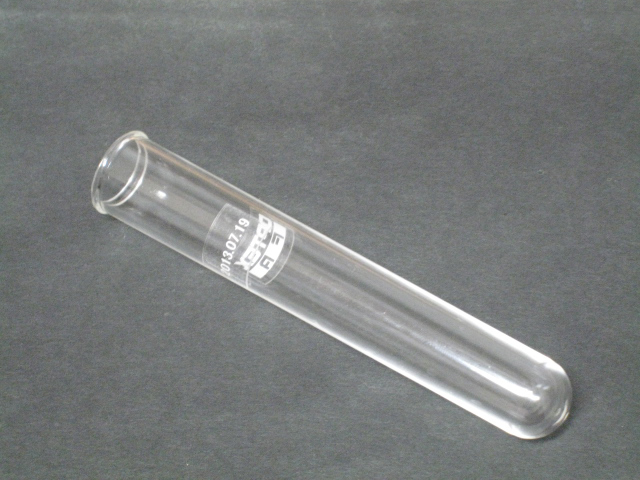

ワーク:透明容器
※表面手前と裏面にプリント有り

popup_s02

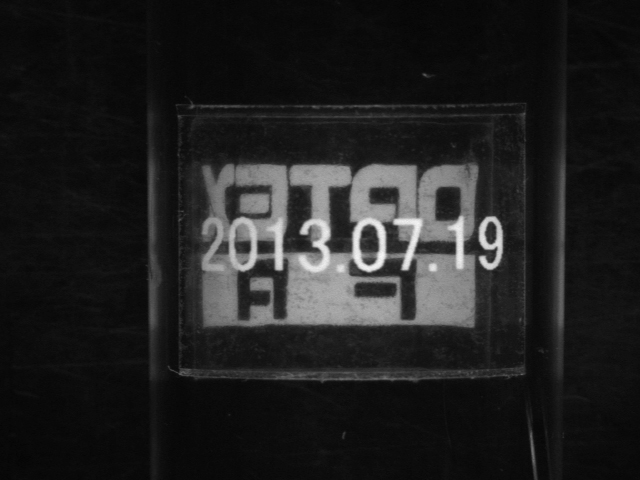

バー照明 (白色)
OPB-10015W

popup_s03

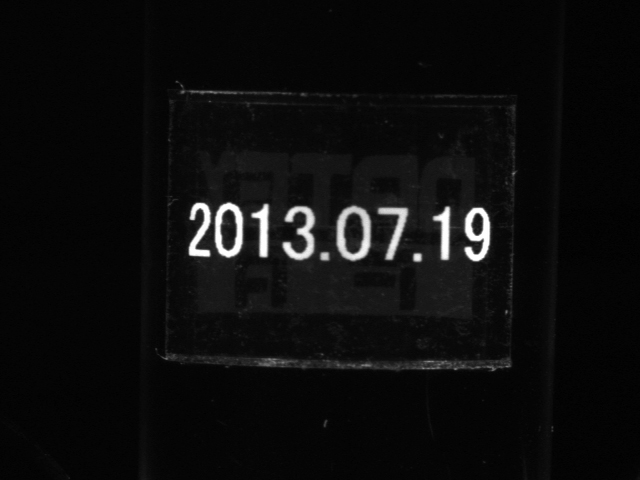

スポット照明 (白色×2)
OPS-S20W
集光レンズ (×2)
LE-OPS-24

使用製品センシングスポット照明OPS-S20W
