重なり検出

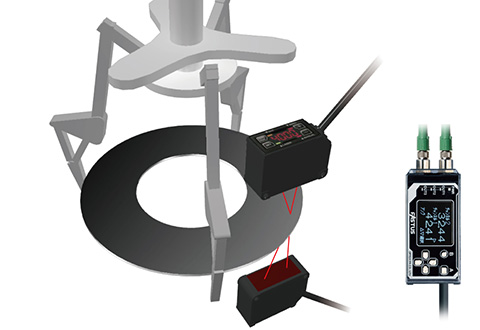

ワッシャの2枚重なり検出
レーザ変位センサCD22シリーズで、チャック時のワッシャの2枚重なりを検出します。コンパクト設計のCD22シリーズなら、狭い個所にも取り付けて測定することが可能。
また、アンプユニットのCDAシリーズを使用すれば、手間のかかる2台のセンサの測定値の演算も短時間で簡単に行うことが可能です。
使用製品コンパクトレーザ変位センサCD22シリーズ

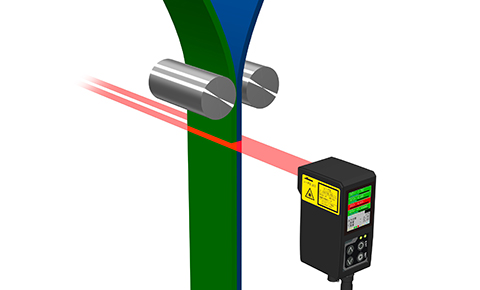

ベルトの貼り合わせズレ量検出
ゴムベルトを貼り合わせる工程で、ズレがあるかを検出します。
LSシリーズでは搬送中に計測ができるため、わざわざラインを止めて検査する必要がありません。また帯状のレーザで測定するため、バタツキがあっても自動的に補正。安定した計測が可能です。
使用製品形状測定センサLS-100CN

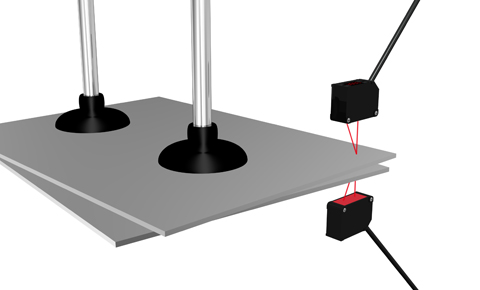

ボード材の2枚送り検出
ボード材や搬送時に1枚か2枚かをレーザ変位センサCD22シリーズで判別します。
CD22シリーズなら基板、鉄板などにおいても安定した測定が可能です。
使用製品コンパクトレーザ変位センサCD22

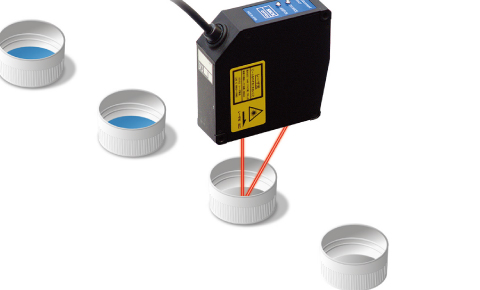

キャップのパッキン2枚重なり検出
一枚二枚の微妙な高さの違いを判別し、パッキンの有無と
2枚重なりを検出します。パッキンの色が変わっても安定して検出します。
使用製品高精度レーザ変位センサCD4-30(J)

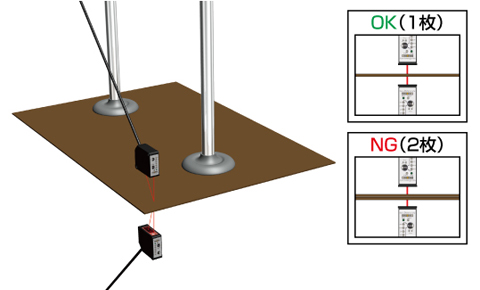

台紙2枚検出
缶やPETボトルをパレタイジングする際の台紙が1枚か2枚かをレーザ変位センサCD33で検出します。「コストハーフ」を実現したCD33なら、台紙の色の影響もほとんど受けすに安定した枚数検出が可能です。
使用製品C-MOSレーザ変位センサCD33-30N
電子部品の重なり・抜け検出
レーザ変位センサCD33で、トレイ内の電子部品の有無や重なりを判別します。
高精度タイプのCD33-30N□なら最高12μmの段差判別が可能。またアナログ出力だけでなくコンパレータ出力も装備しているので、部品なしや重なりといったNGをON/OFF信号だけで判定することが可能です。
使用製品C-MOSレーザ変位センサCD33
