非接触温度計 センサアンプ分離型
BSシリーズ

設置自在なセンサアンプ分離型

  • センサヘッドはIP67防水防塵構造をクリア
  • 150℃まで耐熱可能(オプション併用時)
  • 簡単設定デジタル表示を搭載

型式説明

センサヘッド仕様・標準価格

型式 BS-30T BS-05T BS-02T
測定温度範囲 0~+500℃(表示:−20~+520℃)
測定視野範囲 φ30mm/500mm
(測定エリア図参照)
φ5mm/100mm
(測定エリア図参照)
φ2mm/50mm
(測定エリア図参照)
光学系 シリコンレンズ
検出素子・波長 サーモパイル・8~14μm
応答時間 500ms/90%
測定精度※1
(ε≒1.0)
読取値の±1%または±2℃のどちらか大きい方
再現性 ±1℃
放射率( ε )
補正
0.10~1.20(0.01/1ステップ)
照準機能 視野同軸レーザマーカ Class 2
(IEC/JIS/FDA※2
耐環境性 保護構造 IP67
使用周囲温度 0~+65℃、
水空冷パージ管装着時:空冷時0~+80℃、水冷時0~+150℃
0~+50℃
使用周囲湿度 35~85%Rh(結露なきこと)
保管温度 −20~+70℃ −20~+60℃
耐振動 3G(20~50Hz、IEC 60068-2-6)
適応法令 EMC EMC指令(2014/30/EU)
環境 RoHS指令(2011/65/EU),中国RoHS(令第32号)
安全 FDA規則(21 CFR 1040.10および1040.11)
(Laser Notice No.50による相違点を除く)
材質 アルミ
質量 約300g(コネクタケーブル含む) 約400g(コネクタケーブル含む)
標準付属品 - センサヘッド取付金具
標準価格(税別) 50,000円 120,000円

※1 環境温度23±5℃,環境温度変動±1℃/時間 弊社校正条件による
※2 FDAのLaser Notice No.50 の規定に従い、IEC 60825-1:2007の基準にてCLASS2に分類されます。
●製品改良のため、仕様の一部を予告なく変更する可能性があります。ご了承下さい。

アンプユニット仕様・標準価格

型式 BS-A BS-V
表示分解能 1℃(アンプ部後面にデジタル表示あり)
電源電圧 DC12~24V±10%
消費電流 100mA以下(最大負荷時)
アナログ 出力 4-20mA 1mV/℃
分解能 0.2℃
機能 簡単放射率補正:TEACH(ティーチ)機能
応答時間選択(DELAY)機能:1(0.5秒)~200(約10秒)
耐環境性 保護構造 IP65
使用周囲温度 0~+50℃
使用周囲湿度 35~85%Rh(結露なきこと)
保管温度 −20~+60℃
耐振動 3G(20~50Hz、IEC 60068-2-6)
適応法令 EMC EMC指令(2014/30/EU)
環境 RoHS指令(2011/65/EU),中国RoHS(令第32号)
質量 約320g(ケーブル含む)
標準付属品 アンプ取付金具×1個、アンプ部取付ネジ(M4)×2本
標準価格(税別) 75,000円

●製品改良のため、仕様の一部を予告なく変更する可能性があります。ご了承下さい。

測定視野範囲図単位:mm

  • BS-30T

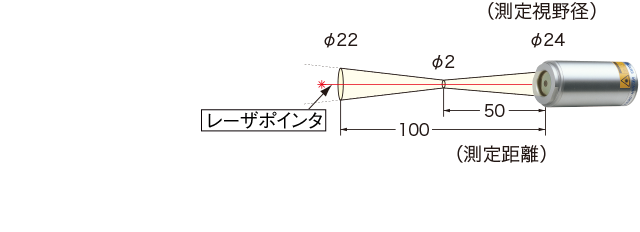

  • BS-02T

    レーザマーカは、測定視野範囲の中心を指しています。
    測定視野範囲は光学応答90%の測定径です。
    測定対象物の大きさは上図より測定径の1.5倍程度でご使用ください。

  • BS-05T

    測定視野範囲は光学応答90%の測定径です。
    測定対象物の大きさは上図より十分大きいことが必要です。
