エッジ・幅測定センサ

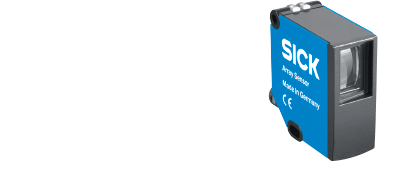

AT20E/AL20E/AT20Dシリーズ

<生産終了機種>  >>代替機種

反射型またはリフレクタ型で
エッジコントロールや幅測定が可能

  • 反射型エッジ検出タイプ、リフレクタ型エッジ検出タイプ、 反射型 幅・径測定タイプをラインナップ
  • 検出距離は25mmタイプと100mmタイプ
  • ティーチング等の設定は一切不要
AT20E/AL20E/AT20Dシリーズ

種類

種 類 1)検出距離 2)動作距離 3)測定エリア スポットサイズ 繰返精度 /
リニアリティ
出 力 最小検出物体 型 式
反射型
エッジ検出
0.03mm /
0.5% of F.S.
アナログ電流出力
(4~20mA)
および
制御出力
(NPN)
0.8mm AT20E-NM111
リフレクタ型
エッジ検出
AL20E-NM111
反射型
幅/径測定
AT20D-NM111
反射型
エッジ検出
0.05mm /
0.5% of F.S.
1.6mm AT20E-NM331
リフレクタ型
エッジ検出
AL20E-NM331
反射型
幅/径測定
AT20D-NM331

●コネクタケーブル、取付金具、リフレクタ(AL20E用)は付属しておりません。別途お買い求めください。

仕様

種 類 反射型エッジ検出タイプ リフレクタ型エッジ検出タイプ 反射型 幅/径測定タイプ
型 式 AT20E-NM111 AT20E-NM331 AL20E-NM111 AL20E-NM331 AT20D-NM111 AT20D-NM331
検出距離中心 25mm 100mm 25mm 100mm 25mm 100mm
動作距離 20~30mm 90~110mm 20~30mm 90~110mm 20~30mm 90~110mm
測定エリア 20mm 30mm 20mm 30mm 20mm 30mm
スポットサイズ 30×5mm) 50×10mm 30×5mm 50×10mm 30×5mm 50×10mm
最小検出物体 0.8mm 1.6mm 0.8mm 1.6mm 0.8mm 1.6mm
電源電圧 DC24V ±20%
消費電力 3.1W以下
投光光源 白色LED、波長:400~700nm
アナログ出力 4~20mA、分解能:12bit、出力レート:1ms
制御出力 NPN トランジスタ電圧出力 Max.100mA / DC24V 残留電圧:2V未満
応答時間 約3ms
繰返精度 0.03mm 0.05mm 0.03mm 0.05mm 0.03mm 0.05mm
リニアリティ ±0.5% of F.S.
接続形態 コネクタ式:M12 5ピン
保護構造 IEC規格:IP67
使用周囲温度 -10~+55℃
質量 約135g
動作準備時間 最大1.6s

注:トランジスタ電圧出力についてはこちら
●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
