デジタルファイバセンサ
D2RFシリーズ

<生産終了機種>

出力もデュアル、表示もデュアル、感度補正機能もデュアル!

  • 用途に応じた検出が可能
  • デジタル表示を見ながら簡単設定
  • 充実した機能で使用環境に順応

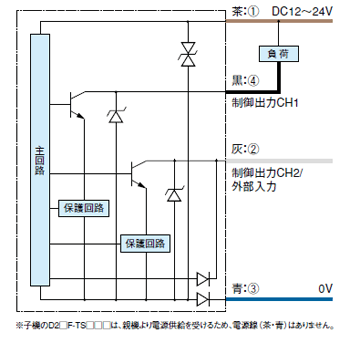

入出力回路図

D2RF-TN/D2RF-TCN4、D2RF-TMN/D2RF-TMCN4、
D2RF-TSN/D2RF-TSCN4、D2GF-TN/D2GF-TCN4、
D2GF-TMN/D2GF-TMCN4、D2GF-TSN/D2GF-TSCN4
NPN出力タイプ
D2RF-TAN
アナログ出力タイプ

コネクタ式
  • 接続について
  • ■ 制御出力CH2や外部入力をご使用にならない時はリード線を切断し個別に絶縁テープを巻くなどして、他の端子と接続しないようにしてください。
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

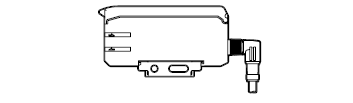

  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

外形寸法図

単位:mm

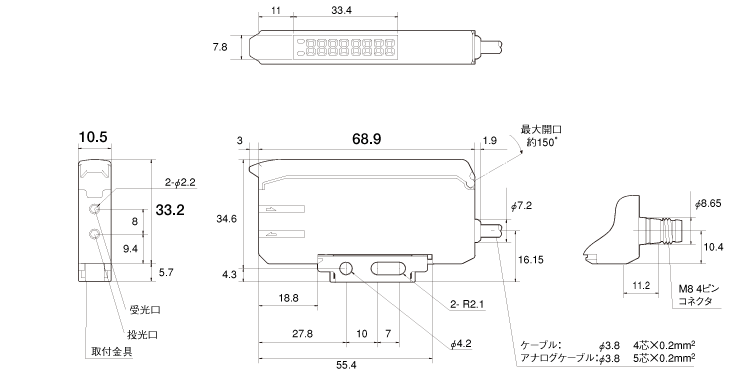

単独型
D2RF-TN,D2RF-TCN4
D2GF-TN,D2GF-TCN4
D2RF-TAN

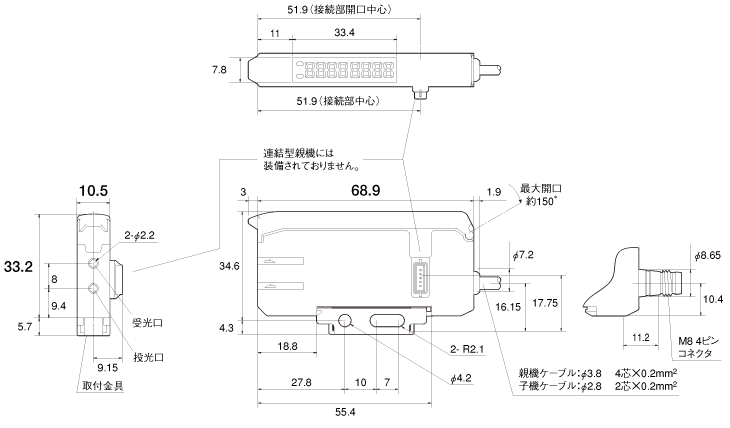

連結型
D2RF-TMN,D2RF-TMCN4
D2GF-TMN,D2GF-TMCN4
D2RF-TSN,D2RF-TSCN4
D2GF-TSN,D2GF-TSCN4

コネクタケーブル(オプション)
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L
