HOME > 製品情報 > 光電センサ > マークセンサ/カラーセンサ > DMシリーズ > 回路図・外形寸法図

デジタルカラー/マークセンサ
DMシリーズ

RGB色光源自動選択
色判別/マーク検出センサ

  • RGB 3色光源切替機能
  • しきい値デジタル調整機能
  • 8バンク切替機能

入出力回路図

NPN出力タイプ
PNP出力タイプ

バンク番号と入力信号(NPN)
  • 接続について
  • ■ バンク切替線をご使用にならない時はリード線を切断し個別に絶縁テープを巻くなどして、 他の端子と接続しないようにしてください。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

外形寸法図

単位:mm

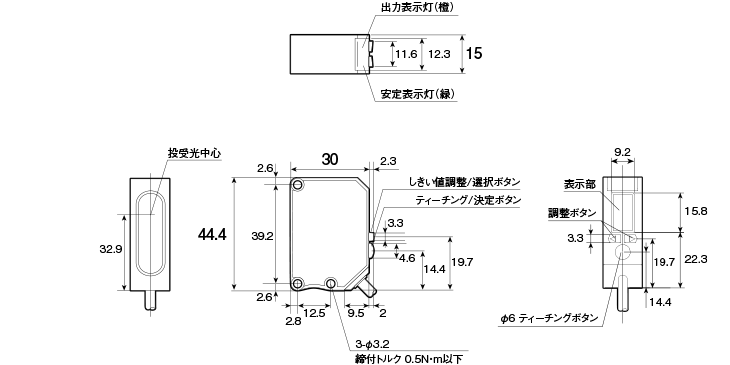

本 体
コード式

取付金具(付属)
BEF-WK-190
取付金具装着図

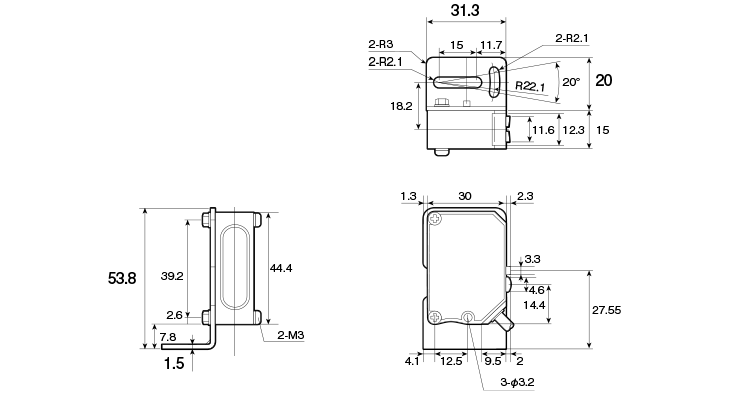

BEF-WK-190 床面取付

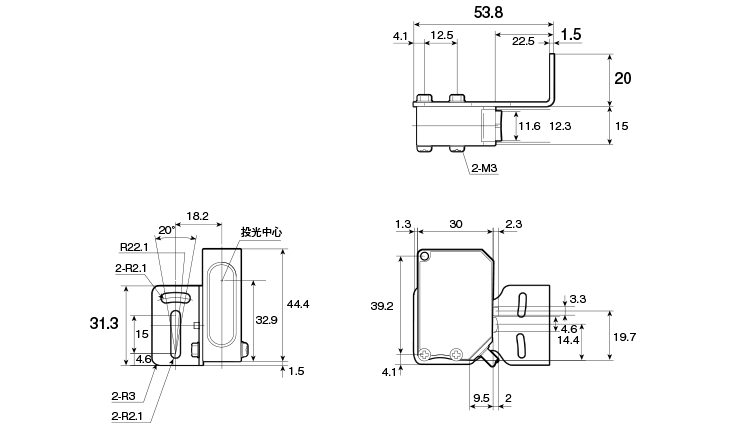

BEF-WK-190 背面取付
