アンプ内蔵 CMOSレーザセンサ
ZA-Bシリーズ

高精度検出を、誰でも簡単に。

  • マイクロメートルオーダーの繰返精度を実現
  • IO-Link対応:IO-Linkマスタとの接続により、
    フィールドネットワークに接続可能
  • 高精細有機ELディスプレイ
  1. ukca_ico

出力回路図

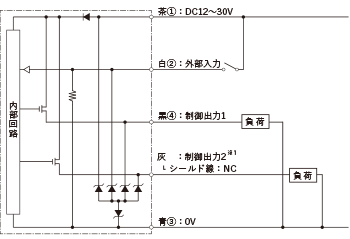

PNP設定時

※1:2出力タイプ(ZA-BL□D)のみ。

NPN設定時

※1:2出力タイプ(ZA-BL□D)のみ。

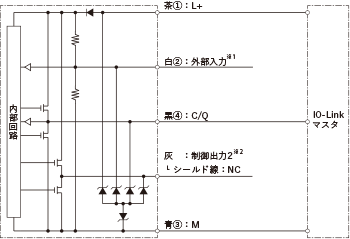

IO-Link設定時

※1:電気出力特性の設定でNPNの場合はNPN設定時、PNPの場合はPNP設定時を参照してください。
※2:2出力タイプ(ZA-BL□D)のみ。

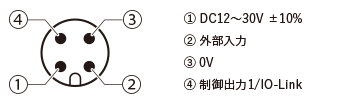

M12コネクタピンNo.
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
