ローアングルダイレクトリング照明
OPDR-LAシリーズ

エッジ抽出や光沢面の傷検査に

  • ワークの至近距離から浅い角度で照射することで
    表面の凹凸を撮像可能
  • 斜め方向からの照射で映り込みを抑え、
    散乱率の差を抽出可能
  • オプションの拡散リングによりLEDの映り込みを緩和

仕様

型 式 発光色 LED数 消費電力[W] 質量[g] WD[mm] 標準価格
(税別)
OPDR-LA40-15R-2 36(2列) 1.5 35 5~15 ¥22,000
OPDR-LA40-15□-2 白、 36(2列) 2.2 ¥36,000
OPDR-LA50-24R-2 48(2列) 2.0 40 10~20 ¥39,000
OPDR-LA50-24□-2 白、 48(2列) 2.9 ¥56,000
OPDR-LA74-48R-2 90(2列) 3.6 60 10~30 ¥59,000
OPDR-LA74-48□-2 白、 90(2列) 5.4 ¥86,000
OPDR-LA100-68R-3 180(3列) 7.2 95 15~35 ¥63,000
OPDR-LA100-68□-3 白、 90(3列) 5.4 ¥89,000
OPDR-LA120-70R-3 228(3列) 9.2 130 20~40 ¥84,000
OPDR-LA120-70□-3 白、 114(3列) 6.9 ¥109,000
OPDR-LA140-108R-3 264(3列) 10.6 170 15~40 ¥101,000
OPDR-LA140-108□-3 白、 132(3列) 8.0 ¥114,000
OPDR-LA200-170R-3 396(3列) 15.9 180 25~45 ¥144,000
OPDR-LA200-170□-3 白、 315(3列) 18.9 ¥232,000

●R:赤(660nm) ●□=W:白(7000K)、B:青(470nm)、G:緑(525nm) ●スペクトル分布図は下記をご参照ください。
●入力電圧:12V ●照明型式から外形寸法が判ります。OPDR-LA○○-○○が(外径-内径)となります。

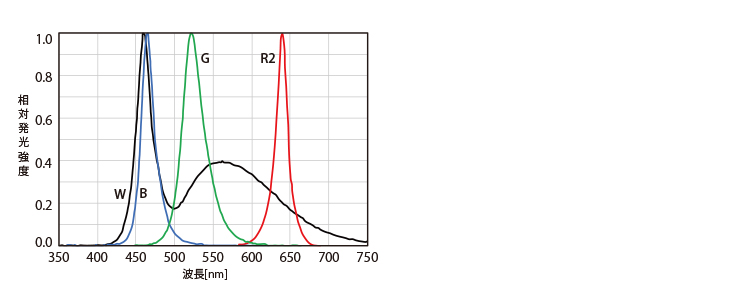

スペクトル分布図

スペクトル分布図

外形寸法図

単位:mm

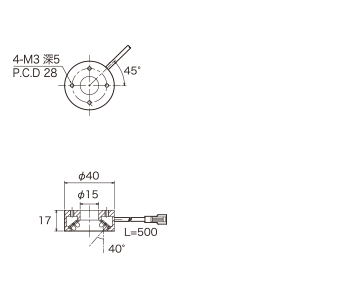

OPDR-LA40-15_-2
OPDR-LA40-15_-2

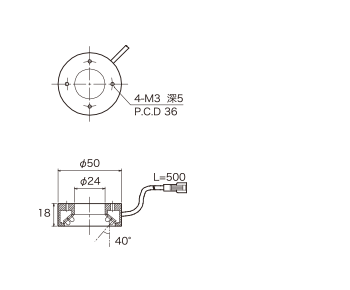

OPDR-LA50-24_-2
OPDR-LA50-24_-2

OPDR-LA74-48_-2
OPDR-LA74-48_-2

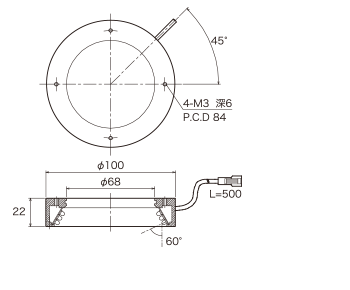

OPDR-LA100-68_-3
OPDR-LA100-68_-3

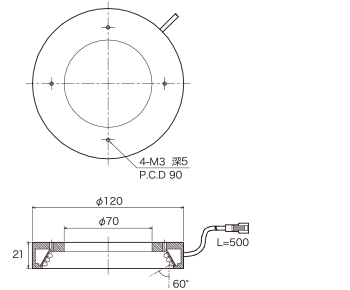

OPDR-LA120-70_-3
OPDR-LA120-70_-3

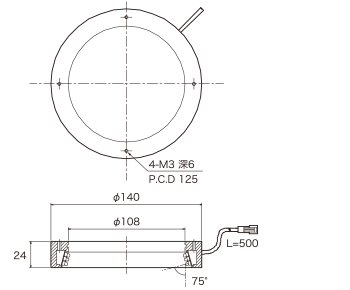

OPDR-LA140-108_-3
OPDR-LA140-108_-3

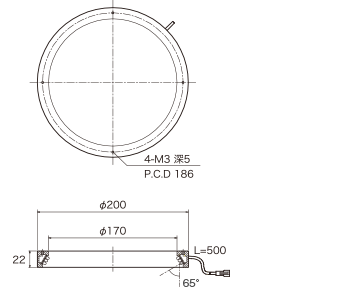

OPDR-LA200-170_-3
OPDR-LA200-170_-3
