水平ダイレクトリング照明
OPDR-Hシリーズ

水平方向からの照射で凹凸を強調

  • 超ローアングル照射により表面の微細な凸凹を撮像可能
  • LEDの映り込みを抑制し、均一な照射が可能
  • 表面の微細な傷や打痕検査、エッジ抽出用途に最適

仕様

型 式 発光色 LED数 消費電力
[W]
質量[g] 標準価格
(税別)
OPDR-H78-46R-1 48 2.0 80 ¥50,000
OPDR-H78-46□-1 白、 48 2.9 ¥60,000
OPDR-H84-54R-1 48 2.0 85 ¥55,000
OPDR-H84-54□-1 白、 48 2.9 ¥70,000
OPDR-H96-60R-1 60 2.4 90 ¥60,000
OPDR-H96-60□-1 白、 60 3.6 ¥80,000
OPDR-H122-92R-1
78 3.2 125 ¥70,000
OPDR-H122-92□-1 白、 78 4.7 ¥100,000
OPDR-H152-114R-1 96 3.9 175 ¥80,000
OPDR-H152-114□-1 白、 96 5.8 ¥120,000
OPDR-H176-140R-1 120 4.8 200 ¥100,000
OPDR-H176-140□-1 白、 120 7.2 ¥150,000
OPDR-H206-170R-1 144 5.8 220 ¥120,000
OPDR-H206-170□-1 白、 144 8.7 ¥180,000

●R:赤(660nm) ●□=W:白(7000K)、B:青(470nm)、G:緑(525nm) ●スペクトル分布図は下記をご参照ください。
●入力電圧:12V ●照明型式から外形寸法が判ります。OPDR-H○○-○○が(外径-内径)となります。

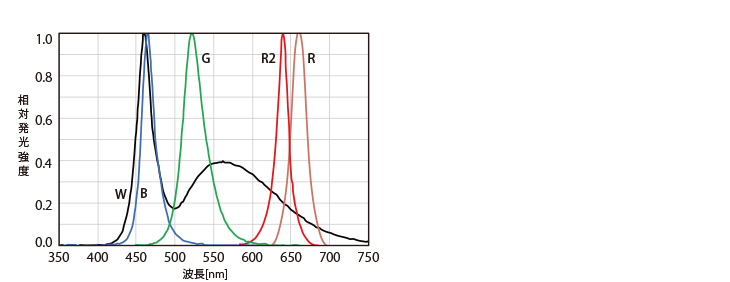

スペクトル分布図

スペクトル分布図

外形寸法図

単位:mm


OPDR-H78-46_-1
OPDR-H78-46_-1

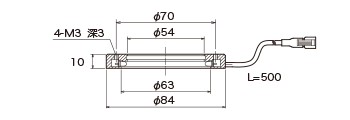

OPDR-H84-54_-1

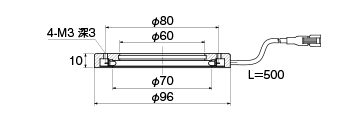

OPDR-H84-54_-1 OPDR-H96-60_-1
OPDR-H96-60_-1
OPDR-H84-54_-1 OPDR-H96-60_-1

OPDR-H122-92_-1
OPDR-H122-92_-1

OPDR-H152-114_-1
OPDR-H152-114_-1

OPDR-H176-140_-1
OPDR-H176-140_-1

OPDR-H206-170_-1
OPDR-H206-170_-1
