フラットダイレクトリング照明
OPDR-Fシリーズ

広範囲を照射可能

  • 集光点がないため、より広い面積を照射可能
  • ワークの反射率の差による撮像に有効
  • オプションの拡散板により均一性が向上

仕様

型 式 発光色 LED数 消費電力[W] 質量[g] 標準価格
(税別)
OPDR-F43-15R 36 1.5 40 ¥25000
OPDR-F43-15□ 白、 36 2.2 ¥34000
OPDR-F50-15R 54 2.2 50 ¥28,400
OPDR-F50-15□ 白、 54 3.3 ¥49,400
OPDR-F60-32R 60 2.4 45 ¥34,000
OPDR-F60-32□ 白、 60 3.6 ¥44,000
OPDR-F70-37R 108 4.4 60 ¥45,000
OPDR-F70-37□ 白、 93 5.6 ¥83,000
OPDR-F90-50R 204 8.2 90 ¥71,000
OPDR-F90-50□ 白、 102 6.2 ¥93,000
OPDR-F100-50R 216 8.7 130 ¥73,000
OPDR-F100-50□ 白、 108 6.5 ¥95,000
OPDR-F110-60R 240 9.6 140 ¥86,000
OPDR-F110-60□ 白、 159 9.6 ¥130,000

●R:赤(660nm) ●□=W:白(7000K)、B:青(470nm)、G:緑(525nm) ●スペクトル分布図は下記をご参照ください。
●入力電圧:12V ●照明型式から外形寸法が判ります。OPDR-F-○○-○○が(外径-内径)となります。

スペクトル分布図

スペクトル分布図

外形寸法図

単位:mm


OPDR-F43-15_
OPDR-F43-15_

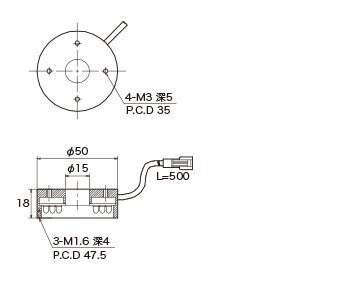

OPDR-F50-15_
OPDR-F50-15_

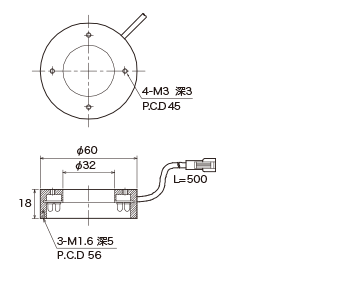

OPDR-F60-32_
OPDR-F60-32_

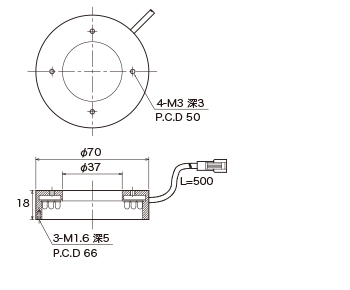

OPDR-F70-37_
OPDR-F70-37_

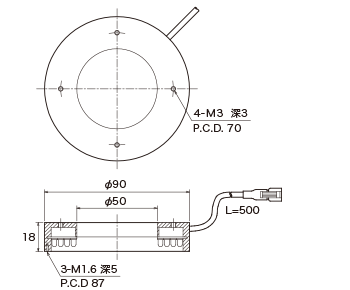

OPDR-F90-50_
OPDR-F90-50_
OPDR-F100-50_
OPDR-F100-50_

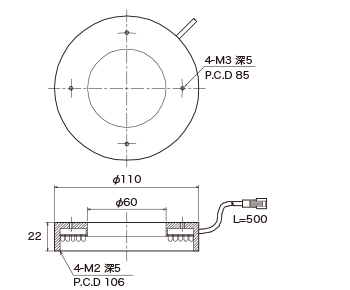

OPDR-F110-60_
OPDR-F110-60_
