HOME > 製品情報 > LED照明 > LED照明 > OPDRシリーズ > 仕様・標準価格・外形図

ダイレクトリング照明
OPDRシリーズ

中心部に集光することで高輝度化

  • ワークに対して一定距離に集光し高輝度照射を実現
  • リング外周から集光するため均一性が高い
  • ワークの反射率の差による撮像に有効

仕様

型 式 発光色 LED数 消費電力
[W]
質量[g] WD[mm] 標準価格
(税別)
OPDR-32-10R 30 1.2 25 15~35 ¥22,000
OPDR-32-10□ 白、 30 1.8 ¥36,000
OPDR-38-15R 36 1.5 30 20~40 ¥22,000
OPDR-38-15□ 白、 36 2.2 ¥36,000
OPDR-50-28R 54 2.2 35 25~80 ¥33,000
OPDR-50-28□ 白、 45 2.7 ¥50,000
OPDR-66-36R 114 4.6 65 40~100 ¥46,000
OPDR-66-36□ 白、 90 5.4 ¥89,000
OPDR-70-39R 120 4.8 65 45~120 ¥49,000
OPDR-70-39□ 白、 96 5.8 ¥84,000
OPDR-90-50R 216 8.7 95 50~120 ¥66,000
OPDR-90-50□ 白、 108 6.5 ¥92,000
OPDR-110-60R 252 10.1 140 50~120 ¥84,000
OPDR-110-60□ 白、 159 9.6 ¥122,000
OPDR-140-95R 360 14.4 180 60~150 ¥124,000
OPDR-140-95□ 白、 180 10.8 ¥141,000

●R:赤(660nm) ●□=W:白(7000K)、B:青(470nm)、G:緑(525nm) ●スペクトル分布図は下記をご参照ください。
●入力電圧:DC12V ●照明型式から外形寸法が判ります。 OPDR-○○-○○が(外径-内径)となります。

スペクトル分布図

スペクトル分布図

外形寸法図

単位:mm

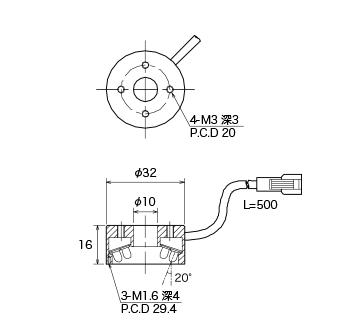

OPDR-32-10_
OPDR-32-10_
OPDR-38-15_
OPDR-38-15_

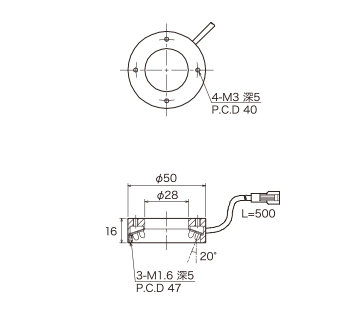

OPDR-50-28_
OPDR-50-28_

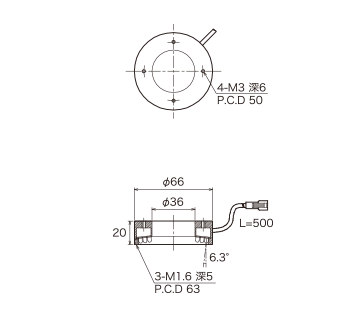

OPDR-66-36_
OPDR-66-36_

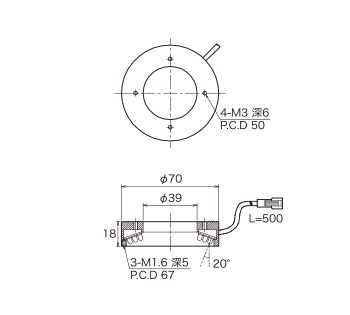

OPDR-70-39_
OPDR-70-39_

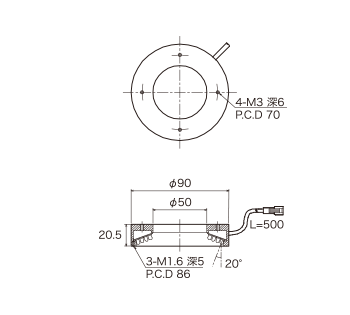

OPDR-90-50_
OPDR-90-50_

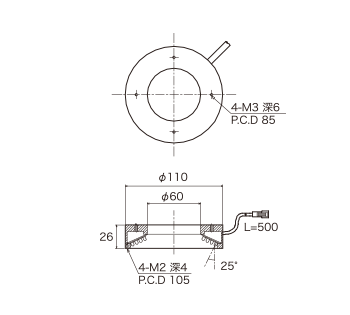

OPDR-110-60_
OPDR-110-60_

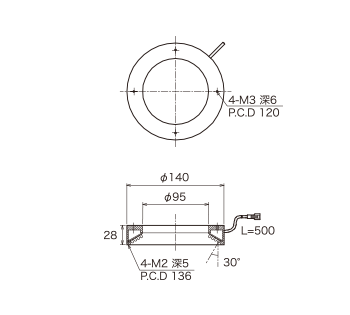

OPDR-140-95_
OPDR-140-95_
