HOME > 製品情報 > LED照明 > 照明モニタリングセンサ > MDFシリーズ > 回路図・外形寸法図

照明モニタリングセンサ
MDFシリーズ

業界初!
照明の明るさを数値で管理


  • 連続点灯もON/OFF点灯制御も
    内部トリガーで自動測定
  • 照明のメンテナンスタイミングが一目瞭然
  • 8台まで連結して省配線が可能(連結型)

出力回路図

NPN出力タイプ
  • 接続について
  • ■ 外部入力をご使用にならない時はリード線を切断し個別に絶縁テープを巻くなどして、他端子と接続しないようにしてください。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

※連結型子機のMDF-TSNとMDF-HTSNは、親機より電源供給を受けるため、電源線(茶・青)はありません。

外形寸法図

単位:mm


アンプユニット
単独型 MDF-TN / MDF-HTN

連結型 MDF-TMN / MDF-TSN

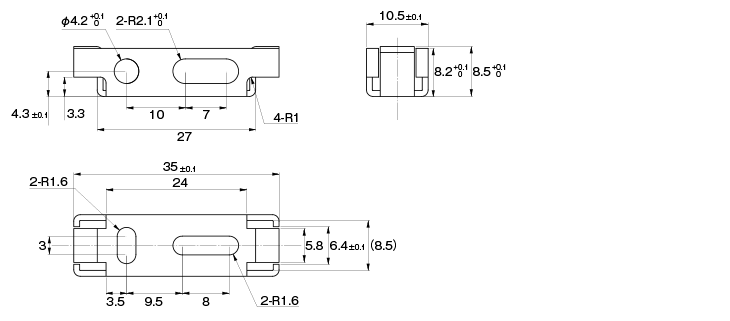

※付属の取付金具

ファイバユニット
M4ネジ NF-MT77
φ3円柱 NF-MT05

オプション
サイドビューレンズ NF-MTA02
  受光角度:±10°
