ディスプレイ搭載レーザ変位センサ
OD1000シリーズ

長距離測定が可能な
C-MOSレーザ変位センサ

  • 長距離測定:最大1m
  • クラス最高水準のリニアリティ
  • オールインワン・デザイン

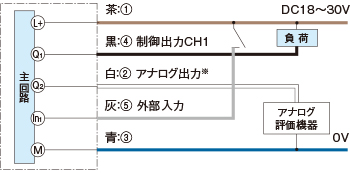

接続図

NPN設定時
PNP設定時
dia_02

※アナログ出力として使用する場合。制御出力として使用する場合は、制御出力CH1を参考に同様の接続を行ってください。

注意:
制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。
ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位:mm


センサ本体
OD1000-6001R15
M12 4ピンコネクタケーブル(オプション)
YF2A15-020VB5XLEAX
YF2A15

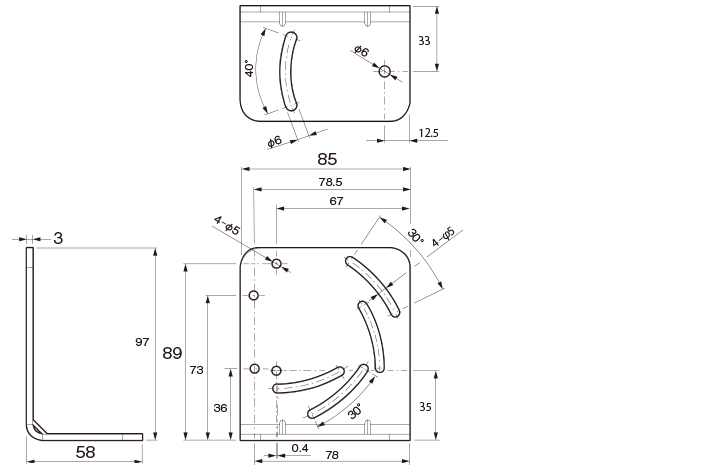

取付金具
BEF-WN-OD1000
