設置型赤外線サーモグラフィ PIシリーズ
高解像度・高フレームレート

PIシリーズは、解像度が640×480pixel※1と高いため、細かな温度分布の解析が行えるサーモグラフィです。視野内で測定エリアを自由に設定でき、柔軟かつ多彩な測定が可能です。
さらにフレームレートが最大128Hz※2なので、応答時間が短く、ハイスピードなラインにも対応できます。測定エリアが狭い場合でも対象物がすぐにフレームアウトすることもありません。

※1 超高解像度タイプOPTPI640 (フレームレート32Hz選択時)の値
※2 可視カメラ内蔵タイプOPTPI200/OPTPI230の値

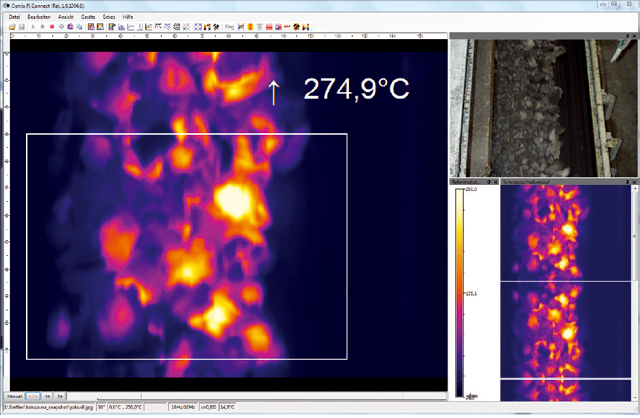

可視カメラ内蔵による熱画像の
複合表示

可視カメラ内蔵タイプ(OPTPI200/OPTPI230)は、熱画像と可視画像の同時取り込みが可能。熱画像のみだと温度が均一でわかりにくい映像も可視画像と併用することで、より精度よく検査が行えます。

feature_02
豊富なラインナップで様々な素材・温度帯に対応
汎用 測定波長:7.5~13μm 測定温度範囲: -20~+1500℃

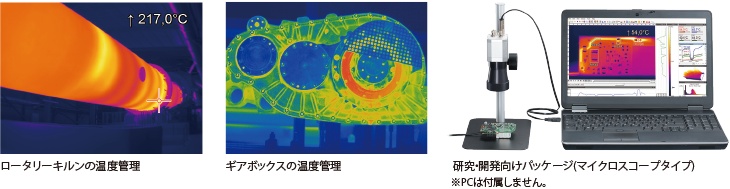

汎用機種はローコスト、可視カメラ内蔵、高解像度、超高解像度の4タイプをラインアップ。搭載レンズの種類も豊富なため、用途に応じて選択できます。また、高解像度レンズ搭載のマイクロスコープタイプは最小□0.08mmの温度測定が可能です。

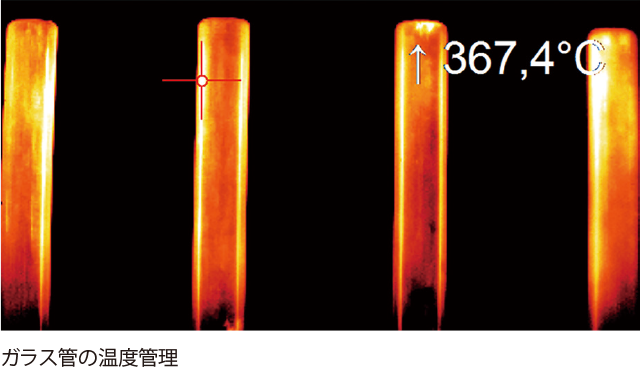

ガラス測定用

測定波長:7.9μm 測定温度範囲:+200~+1500℃

7.9μmの波長で測定することにより、透明体であるガラスの測定を実現。またOPTPI450G7は使用周囲温度が+70℃までなので、ガラス溶炉内での測定にも適しています。

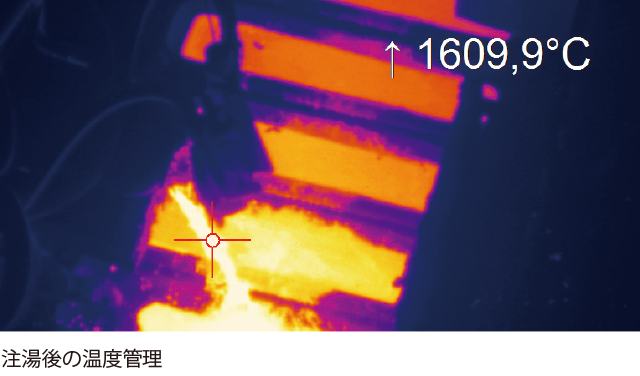

高温金属測定用

測定波長:0.85~1.1μm 測定温度範囲: +450~+1800℃

金属、金属酸化物、セラミックなどの温度測定に適しており、石英などの素材を使用したガラス越しの測定も可能。鋳物製造ラインにおける注湯工程の温度や高周波誘導加熱装置における金属の温度測定にも対応しています。

解析を柔軟にサポートするオプテックス・エフエー独自の
多機能ソフトウェア(日本語対応)

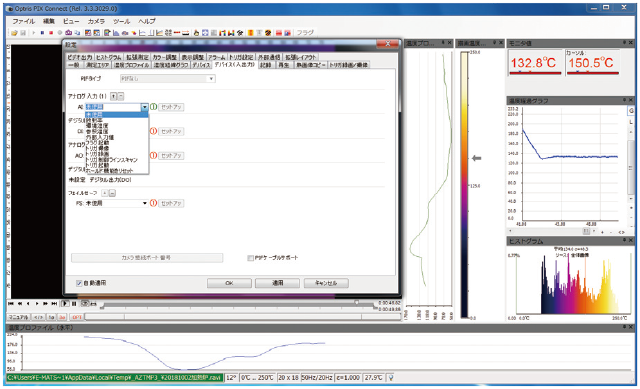

多機能ソフトウェアPIX connectは、温度分布の解析などを容易に行えます。

主な機能
・ 測定エリア内の温度表示
    (平均値、最大値、最小値、占有率、差分)
・ 温度データのCSV出力
・ 温度のピークホールド(最大値維持)、
    バレーホールド(最低値維持)
・ アラーム設定、トリガー入力
・ ラインプロファイルの表示
・ タイムスタンプの表示、タイムスタンプ付きの画像保存

単独運用可能でローコストなエリア温度計なら
