HOME > 新製品情報 > FASTUS BGS-HLシリーズ

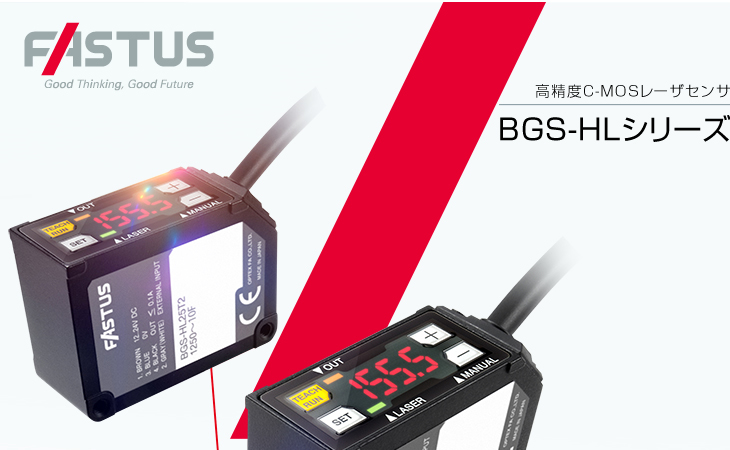

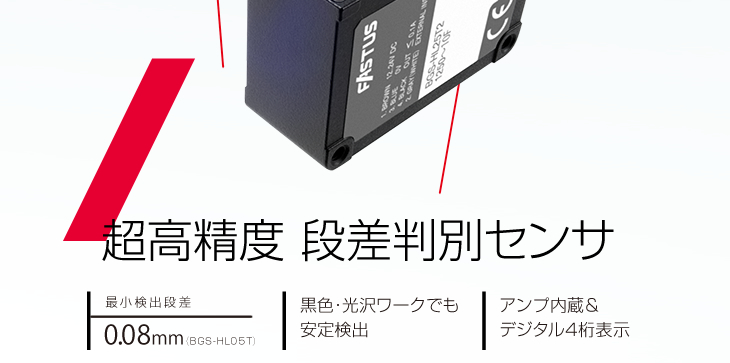

高精度C-MOSレーザセンサ BGS-HLシリーズ 標準価格32,000円(税別) 超高精度 段差判別センサ 最小検出段差0.08mm(BGS-HL05T) 黒色・光沢ワークでも安定検出 アンプ内蔵&デジタル4桁表示

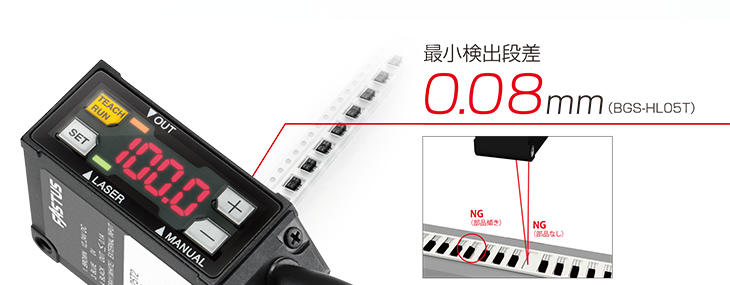

最小検出段差0.08mm(BGS-HL05T)
0.1mmレベルの薄型部品の有無判別や傾き、 重なり検出に威力を発揮します。

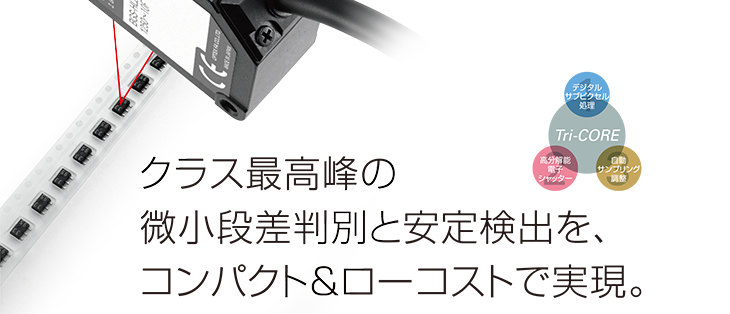

クラス最高峰の微小段差判別と安定検出を、コンパクト&ローコストで実現。
ハイエンド変位センサと同じ高信頼性エンジン“Tri-Core”を、 C-MOSレーザセンサに搭載することで、優れた高精度判別&安定検出能力を実現したFASTUS BGS-HLシリーズ。
微小段差&薄物ワークの判別から、黒色・金属・色柄ワークの検出まで、業界No.1のコストパフォーマンスで生産現場の課題を解決します。

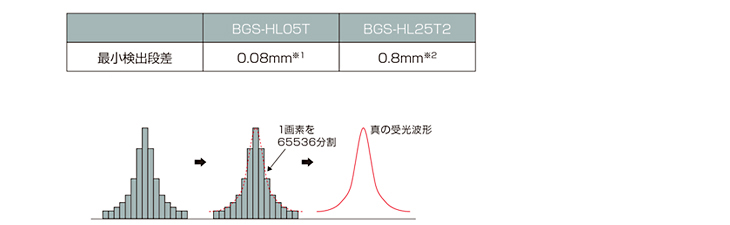

微小な段差判別が可能
1画素を65536分割で認識するデジタル・サブピクセル処理を採用。
真の受光波形を正確に捉えることで、超微小段差判別が可能になりました。
微小な段差判別説明
※1 平均回数512回、応差設定0.02mm ※2 平均回数512回、応差設定0.2mm
●その他の測定条件については、裏表紙の仕様下部をご覧ください。

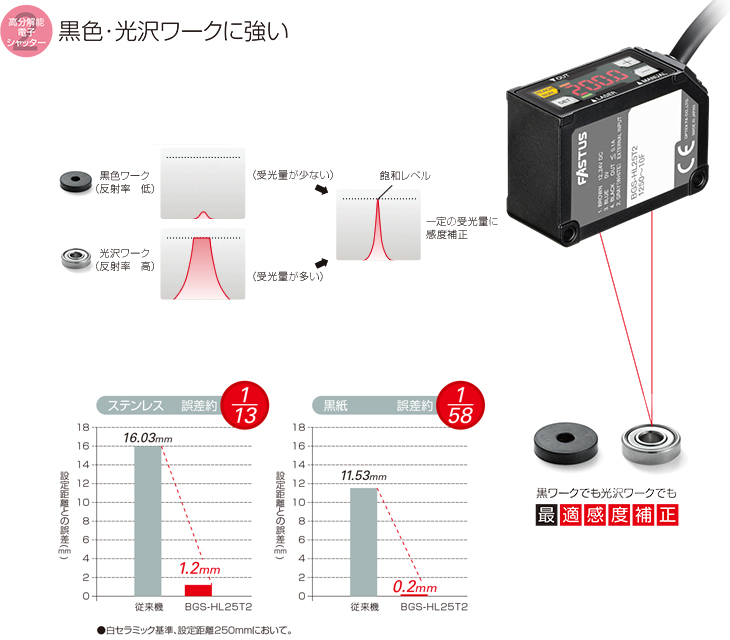

黒色・光沢ワークに強い
ワークの反射率にあわせてシャッター時間を自動で切換。受光量を制御し、常に最適な感度に補正することで、色や材質の違いによる誤差を極限まで小さくすることに成功しました。
材質間誤差を大幅に低減
BGS-HL25T2と従来機とで、ステンレス・黒紙において設定距離と実測距離との誤差を測定。 従来機に比べてステンレスで約1/13、黒紙で約1/58と、誤差の大幅な低減を実現しています。

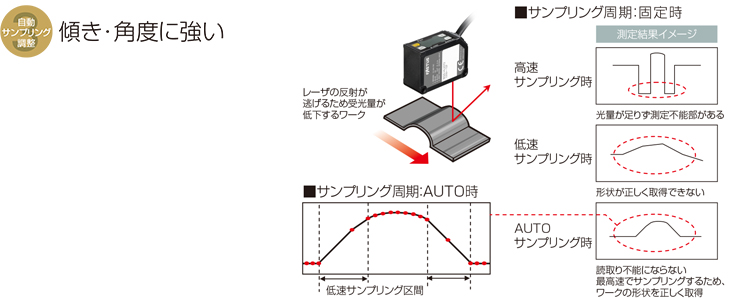

傾き・角度に強い
サンプリング周期をリアルタイムに自動調整する「サンプリング周期:AUTO」モードを搭載。ワークにレーザが斜めに当たり反射光量が少なくなる場合でも高速判別が可能です。

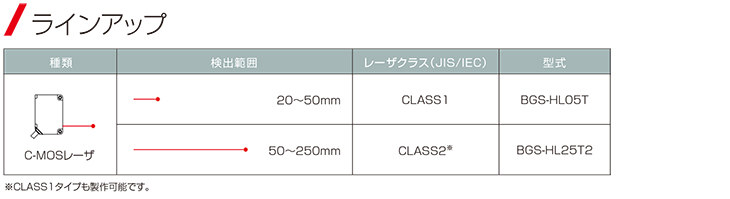

ラインアップ

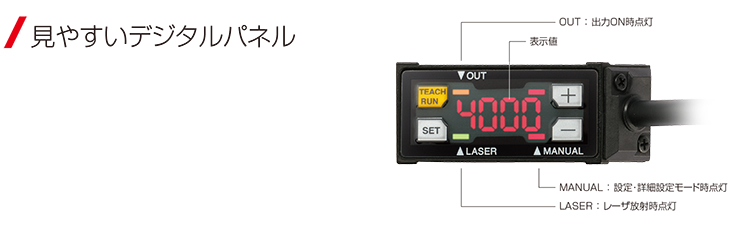

見やすいデジタルパネル
超小型ボディながら、4桁の見やすいデジタルパネルを内蔵。検出距離に対する表示値が確認可能で、4つの操作ボタンにより多機能ながら簡単操作を実現しています。

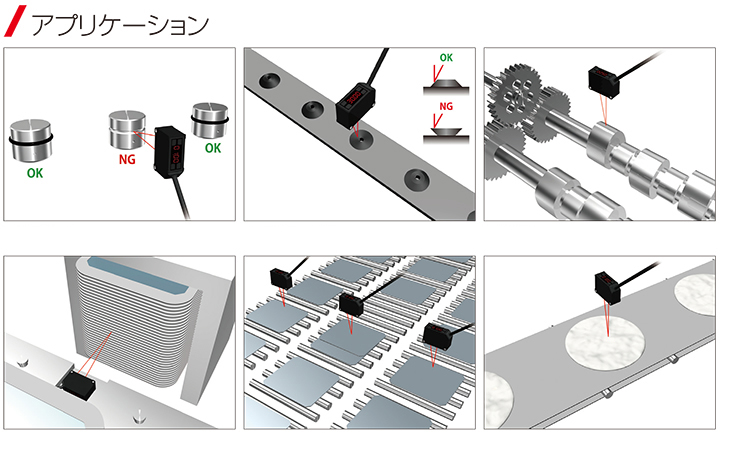

アプリケーション
Oリング有無判別
黒ゴム部品の表裏判別
カムの回転数カウント
ウェハフレームのエッジ検出
ウェハの重なり検出
ピザ生地の検出

BGS-HLシリーズ製品詳細ページへ
