ヘアラインのあるリードフレームの外観検査
加工の都合で表面にヘアラインの入ってしまうリードフレームの外観検査を行います。
リードフレームに対して平行方向からバー照明を照射すると、ヘアラインが光ってしまい、誤判定をすることがあります。
このような場合、バー照明2本でリードフレームに対して垂直方向から照射することでヘアラインをキズと認識してしまう誤判定を避けることができます。

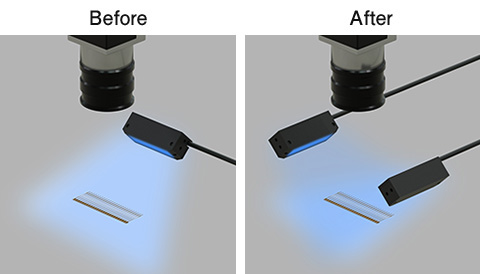

撮像例
Before
ヘアラインが白く強調されてしまう
After
ヘアラインが白く光るのを抑えられている
使用製品
高輝度バー照明
OPBシリーズ
詳しくはこちら
