水滴のついたゴム栓の異物検査
水滴のついたゴム栓の異物検査
表面に水滴がついているゴム栓の異物検査を行います。
リング照明でそのまま照射すると、ゴム栓表面の水滴が黒く映ってしまう、水滴で正反射して白飛びするなど、異物検査の邪魔になります。

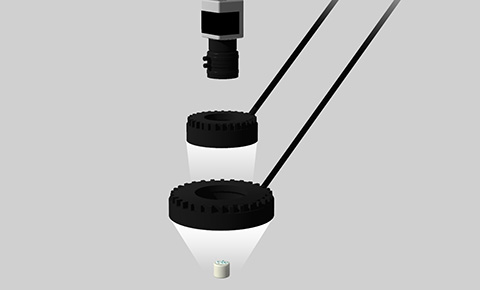

偏光板をつけたリング照明と偏光フィルタを装着したカメラで撮像することで、水滴の反射光を遮ることができ、水滴を無視することができます。 さらにサイズ違いのリング照明2台を重ねることでゴム栓表面を均一に照射し、異物で反射した散乱光は遮光されずカメラに届くので、異物のみ黒く撮像できます。

撮像例

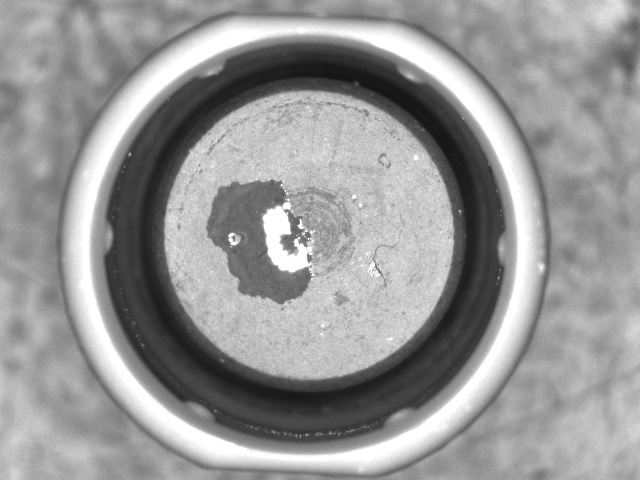

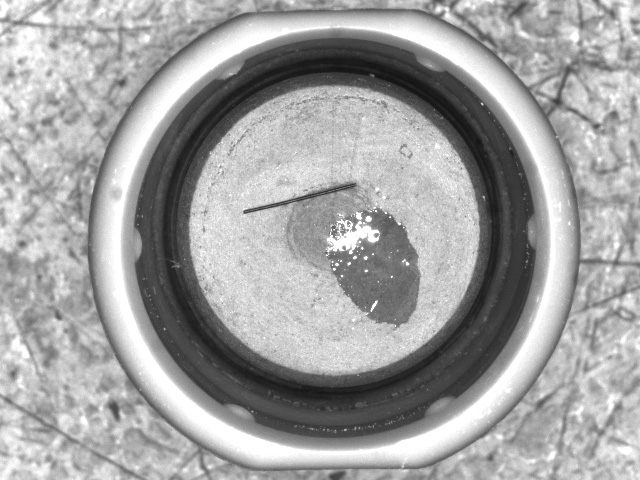

×リング照明のみ

例1

例2

水滴が黒く映り、
異物と重なると撮像不可。

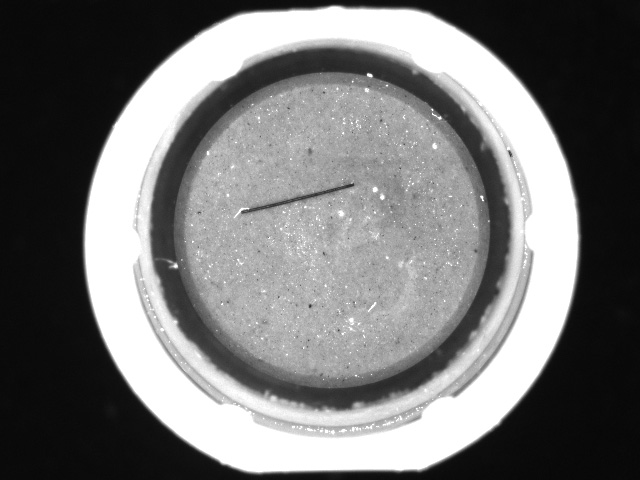

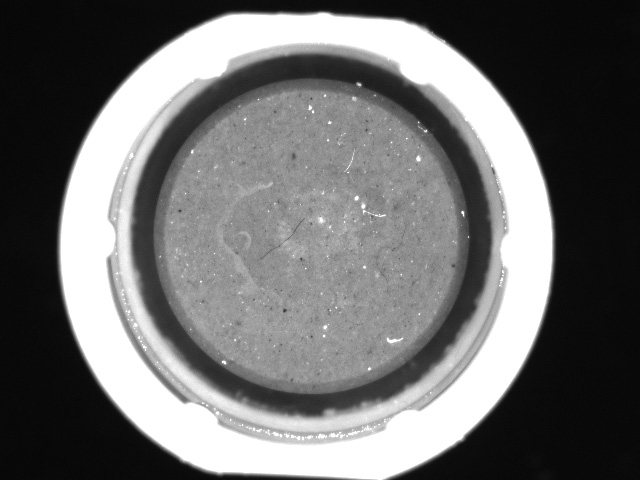

リング照明+偏光板





水滴が映らず
異物を黒く撮像可能。



使用製品センシングリング照明OPRシリーズ+偏光板
