ベアリングの外観検査

ベアリングの外観検査

円筒形であるベアリングの外観検査です。
外周部および内周部に生じたキズや汚れ等を検査します。照明の発光面を映し込み、その正反射光をカメラで撮像することで、キズや汚れを黒く撮像します。
一般的なバー型の照明ではR面である検査面に対して、映り込む発光面が小さく、検査タクトを要してしまいます。このような場合、検査面の形状に合ったハーフカット型マルチリング照明OPMR-CTが有効です。一度に検査できるエリアが広くなるため、検査タクトの短縮が可能です。

撮像例

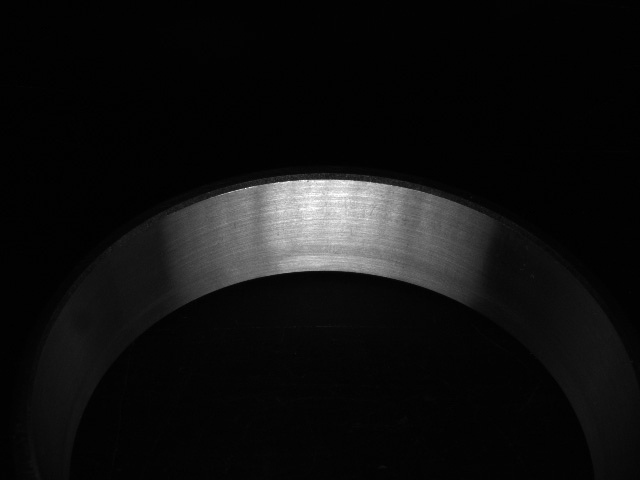

× バー照明

× バー照明

均一に照射されたエリアが小さく、検査タクトを要する

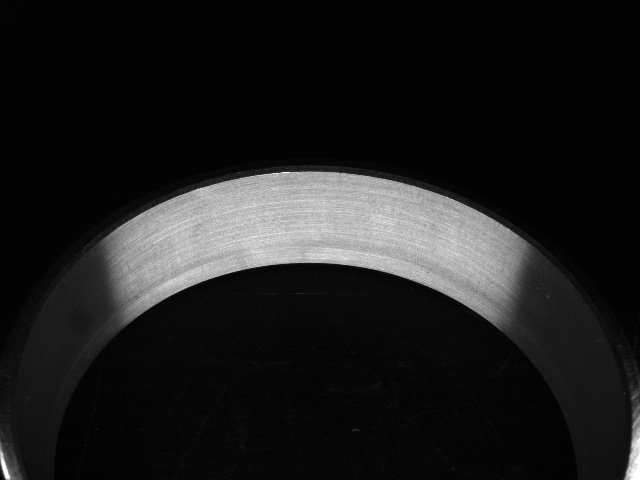

○ ハーフカット型マルチリング照明

ハーフカット型マルチリング照明

検査エリアが広がり、検査タクトを短縮

使用製品

マルチリング照明 OPMR/OPMR-CTシリーズ
