2015年10月1日
オプテックス・エフエー株式会社
事業支援部
青井 昭博
CC-Link 対応の変位センサアンプユニット
「CDAシリーズ」を発売
オプテックス・エフエー株式会社（本社：京都市下京区、代表取締役社長：小國勇）は2015年10月中旬に、コンパクトレーザ変位センサCD22シリーズのアンプユニット「FASTUS CDAシリーズ」を発売します。
「CDAシリーズ」はセンサヘッドを機械内部など狭い空間に取り付けた場合でも、離れた場所でリモートコントロールが可能な外部アンプユニットです。CD22シリーズを2台まで接続でき、2台のセンサを使用した厚み測定や段差測定の高速演算がアンプユニット1台で可能となります。ディスプレイには有機ELパネルを採用し、鮮明な日本語・英語表示を実現しました。
また「CDAシリーズ」を当社の通信ユニット「UC1シリーズ」と接続することで、FA業界を中心に幅広く普及するオープンフィールドネットワーク『CC-Link』上で変位センサを管理することができます。
標準価格は、50,000円(税別)です。
今後もオプテックス・エフエーは「FASTUS（ファスタス）」ブランドの製品数を拡大し、産業用センサの新しい価値を提案していきます。

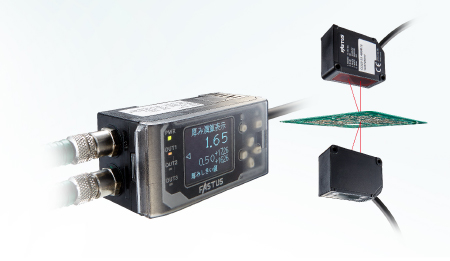

製品外観
（左がCDAシリーズ、
右がCD22シリーズ）
仕様
| 型式 |
親機 |
子機 |
| CDA-M |
CDA-S |
センサヘッド
（CD22シリーズ） |
接続台数 |
最大2台（接続可能機種：CD22-□□-485□□） |
| 接続形態 |
アンプ側：M8 4ピンコネクタ |
| 連結台数（親機含む） |
最大8台 |
| 定格 |
電源電圧 |
DC12~24V±10%
リップル（P-P10%含む） |
親機または
UC1シリーズから供給※ |
| 消費電流 |
100mA以下（12V時） |
| 表示 |
ドットマトリックス表示 |
有機ELパネル 128×96ピクセル |
| 表示灯 |
電源表示：赤/緑 出力1〜3表示：橙 |
| アナログ電流出力 |
4〜20mA/F.S. 負荷インピーダンス300Ω以下 |
| 制御出力 |
NPN/PNP オープンコレクタ 3出力 Max.100mA/DC30V 残留電圧：1.8V以下 |
| 外部入力 |
2系統 |
| 耐環境性 |
使用周囲温度/湿度 |
-20〜＋50℃/35〜85%RH（氷結・結露しないこと） |
| 保管周囲温度/湿度 |
-20〜＋60℃/35〜85%RH（氷結・結露しないこと） |
| 耐振動 |
10〜55Hz 復振幅1.5mm X.Y.Z各方向2時間 |
| 耐衝撃 |
約50G（500m/s2） X.Y.Z各方向3回 |
| 保護回路 |
逆接続保護 |
| 保護構造 |
IEC規格 IP50 |
| 材質 |
ポリカーボネート |
| 質量 |
170g |
※ CD22シリーズの電源電圧として、ケーブル電源線（茶、青）に12〜24Vを供給してください。
主要販売先
半導体・電子部品業界、自動車業界、医薬品業界、機械業界など
