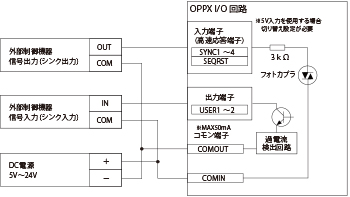

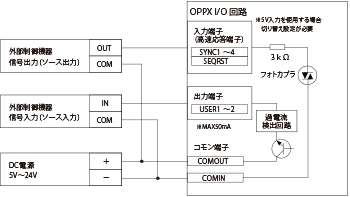

コネクタ：(本体付属品)
適合電線：0.5～2mm2またはAWG20～14
被覆剥ぎ長さ:11～12mm
コントローラの消費電流がコネクタ定格の12Aを超えてしまう場合、以下図のように空いている＋端子と－端子に配線してください。合わせて電線径も十分に太いものを使用するようにしてください。
また、コントローラを隣り合って使う場合、以下図のように空きの端子を使ってコントローラ間で電源を渡すことが可能です。
LED照明と接続します。
OPPXシリーズの12V出力タイプと24V出力タイプでコネクタ形状/色が異なります。
それぞれ適合する相手コネクタも異なります。確認の上接続して下さい。
| 12V出力タイプ | 24V出力タイプ | |||
|---|---|---|---|---|
| FALUX sensing +照明 | その他12V入力照明 | FALUX sensing +照明 | 24V入力照明 | |
| 適合コネクタ ハウジング |
専用3ピンプラグ コネクタ |
JST製 SMR-02V-B/N | JST製 SMR-03V-B | |
| ピン配置図 |  |
 |
 |
 |
| ハウジング色 | 赤色 | 黒色 | 黒色 | 黒色 |
| 専用延長 ケーブル型式 |
OP-XCB1-□ | OP-CB1-□ | OP-FXCB1-□ | OP-FCB1-□ |
