HOME > 新製品情報 > 自動ドア用非接触スイッチ CleanSwitch
衛生管理に役立つ「防水性」や「低温度帯使用」に優れた非接触スイッチをご提案します。
食品工場に最適な「触らない」スイッチ
  手を近づけるだけでドアの開閉が可能
  水洗い可能な防水・防塵構造
     (保護等級:IP65)
  結露に強いマイクロウエーブ検出方式を採用
推奨設置場所
食品工場
冷蔵・冷凍倉庫

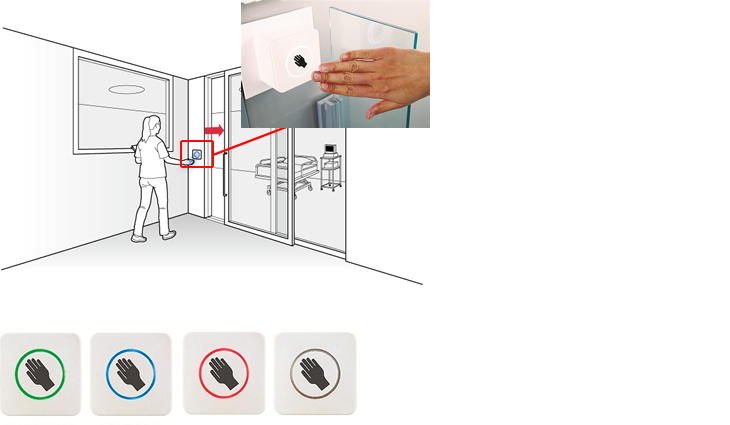

10〜50cmの範囲に手を近づけることでドアが開閉します。ドアノブやスイッチに直接触れなくても反応するため、衛生面やウィルス・細菌の感染リスク軽減に有効です。
検出するとリレーがONになり、その状態を保持。
再度検出するとOFFに戻るラッチモードなど、各施設の運用に応じた設定も可能です。
動作状況が一目でわかる リング状の動作表示LEDを装備。8つの色変化パターンから選択でき、現場の利便性をサポートします。
仕様
型 式 CleanSwitch
検出⽅式 マイクロウェーブ⽅式
出⼒周波数 24.125 GHz
検出範囲 0.1 〜0.5 m
出⼒設定 【ノーマルモード】
検知するとリレーがONになり、リレー保持時間後OFFに戻る
【ラッチモード】
検知するとリレーがONになり、その状態を保持。
再度検知するとOFFに戻る
電源 12 〜24 VAC ±10% (50/60 Hz)
12 〜24 VDC +20% / -10%
消費電⼒ < 1 W
使⽤周囲温度 -20 〜+60℃
出⼒ リレー接点1c (無電圧)
DC60 V 0.5 A 以内(抵抗負荷)
AC125 V 0.5 A 以内(抵抗負荷)
出⼒保持時間 リレー保持時間︓ 0.3 秒
動作表⽰灯保持時間︓ 2 秒
保護等級 IP65 (ビス4本固定、平⾯設置時のみ)
質量 約55 g
材質 ASA / PC
● CleanSwitchは病院の表⾯消毒剤に耐性があるVAHリストに準拠しています。

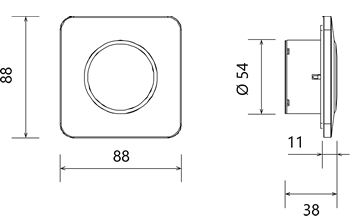

外形寸法
本体
本体

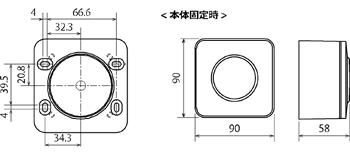

露出ボックス(別売)使用時
露出ボックス(別売)使用時

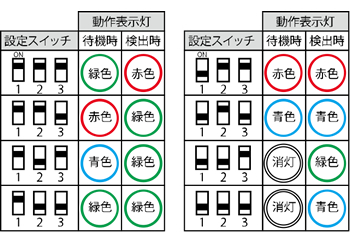

モード設定スイッチ
スイッチの組み合わせにより、待機時と検出時の動作表示灯の色設定が可能です。
モード設定スイッチ
表示色は4色
表示色は4色
※ 検出時について
動作表示灯の色が約1秒消灯した後、検出時の色になります。(待機時消灯設定の場合を除く。)

別売オプション

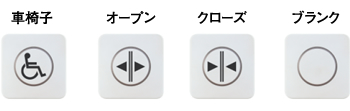

クリーンスイッチ用化粧プレート
クリーンスイッチ用化粧プレート

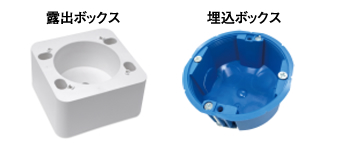

クリーンスイッチ用ボックス
クリーンスイッチ用ボックス
