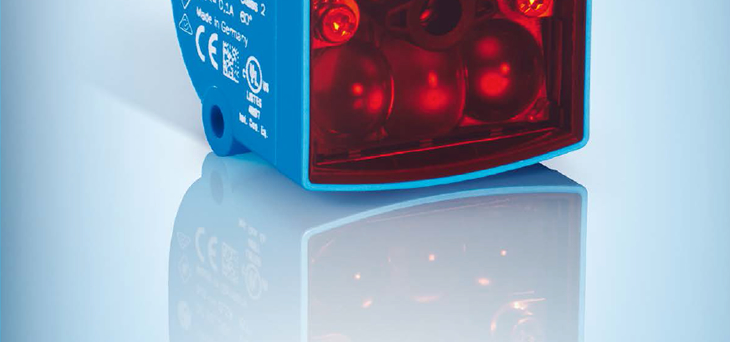

光沢判別センサ OPR20Gシリーズ 今まで難しかった判別を光沢の差で検出!
様々なワークの光沢差を判別します
特長
2列4連の投光LEDと6つの受光部(ラインセンサ)で光沢差を判別
感度を3段階で設定可能
豊富なティーチモード
コンパクトデザイン:42.5×44×43.4mm(W×H×D)

アプリケーション
封緘テープの有無検出 コーティングの有無確認 表⾯処理の有無検査 包装フィルムの有無判別

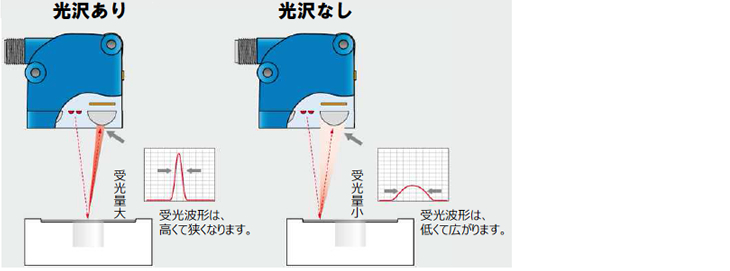

検出原理
検出原理

光沢部分に光があたると、センサへの受光量は⼤きくなり受光波形の幅は狭くなりますが、光沢が少ない部分に光があたると受光量は減少し波形の幅は広くなります。
この受光量の⼤⼩と波形の幅をモニタすることにより、光沢差を判別します。

仕様
型式 OPR20G-RB111517
検出距離 50±5mm
角度許容度 ±1°
最⼩検出物体のサイズ 12×14mm
投光光源 赤色4連LED×2列, 波⻑640nm
スポット径 10mm×12mm
電源電圧 DC10〜30V
消費電流 ≦150mA(無負荷時)
制御出⼒(2出⼒) NPN/PNPトランジスタ無接点,
Max.100mA
Q1︓出⼒CH1, Q2︓出⼒CH2
出⼒モード 光沢検出時ON/非検出時ON
ティーチング時に選択可能
応答時間 1ms
ティーチモード 1点/2点/2点動体ワーク/3点ティーチ
感度切換(3段階) Fine:高/ Middle:中/ Coarse:粗
ワークの搬送速度 ≦2m/s
接続方式 コネクタ式︓M12 5ピン
耐外乱光 50klx
保護構造 IP67
使⽤周囲温度 -10〜+55℃
材質 ABS
質量 約130g(本体のみ)

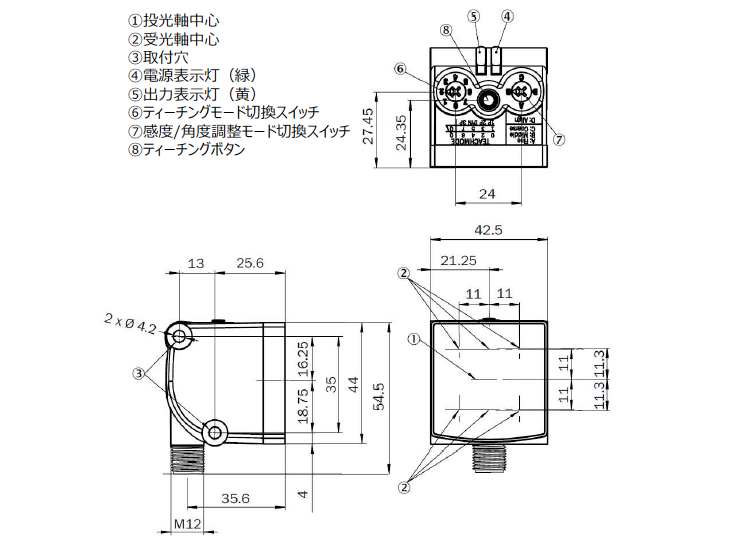

外形寸法図
外形寸法図

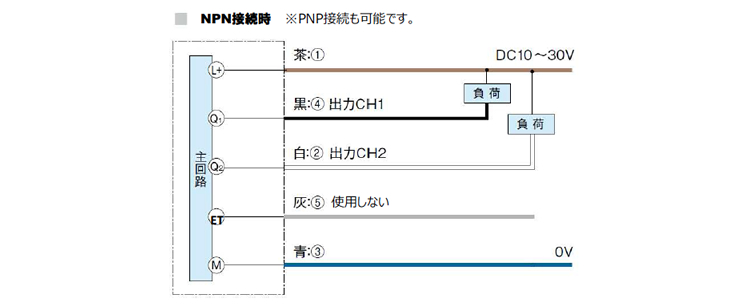

接続図
接続図
オプション

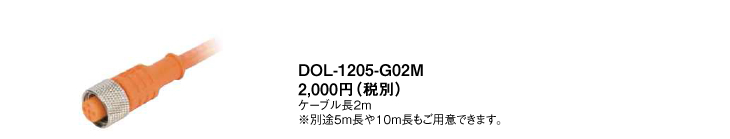

コネクタケーブル
DOL-1205-G02M 2,000円(税別) ケーブル長2m ※別途5m長や10m長もご用意できます。
