HOME > 新製品情報 > OPPD-15
OPPD金賞受賞 映像情報受賞紹介ページ

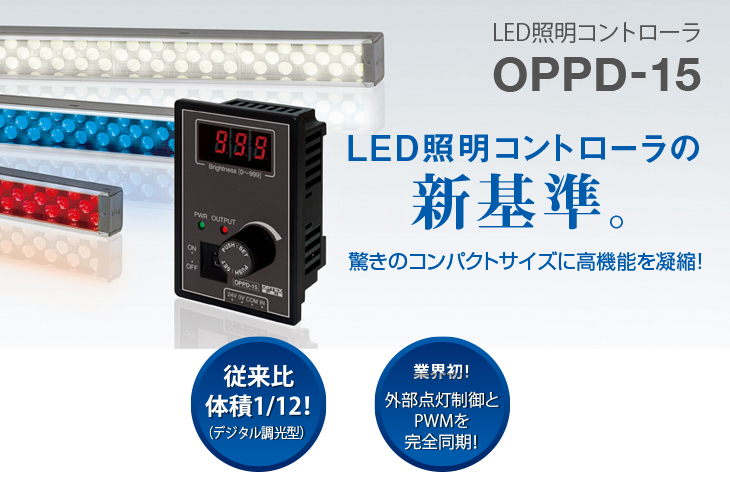

業界最小クラスのコンパクトサイズに、
高機能を凝縮したLED照明コントローラ誕生!
コンパクト
新機種追加OPPD-15-f500
動作クロック100MHz超の高速デジタル制御により、PWM周波数500kHzでも200階調を実現
従来はPWM周波数500kHzで調光32階調程度が一般的でしたが、動作クロック100MHz超の高速デジタル制御により、500kHzにて従来比6倍以上の調光200階調を実現しました。この500kHzで200階調は業界最高となります。
これにより短いシャッタースピードの高速検査ラインや、取込スピードが高速なラインカメラにも対応し、高精度な調光制御が可能となりました。
新機種追加OPPD-15-f500
業界最高のPWM周波数1MHzを実現
PWM周波数をさらにアップした1MHzの新機種を追加しました。
500kHzの2倍の周波数で光量変動がさらに1/2となります。調光は64階調です。
DINレール
高速シャッターによる検査
パネル取付け
ラインカメラによる検査

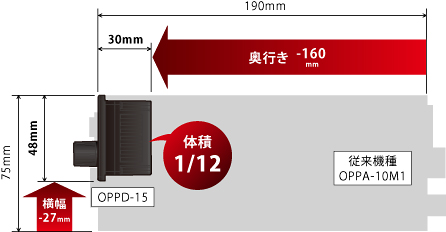

業界最小クラスのコンパクトサイズ!
高密度実装技術と最適な放熱設計により、デジタル調光型従来品と比べて体積1/12を実現。

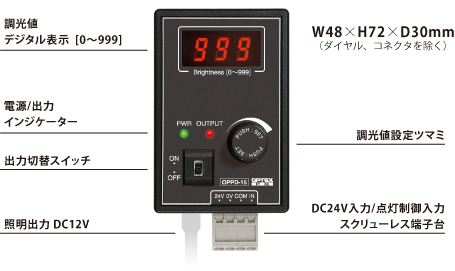

W48×H72×D30mmの手のひらコンパクトサイズを可能にました。
コンパクト

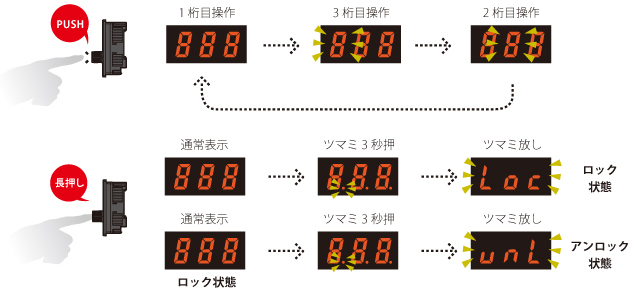

視認性の良いデジタル表示で、調光階調1,000ステップ!
視認性の良いデジタル表示で、調光階調1,000ステップを実現しました。調光ダイヤルをプッシュすることで、調整桁を選択できます。
これにより1,000ステップでもすぐに値を設定可能です。
またプッシュボタンを長押しすることで、操作をロックすることができます。
デジタル表示
設置場所を選ばない、DIN取付とパネル取付に対応!
DINレールにワンタッチで取付け・取外しができ、工数を大幅に削減します。しかも余分な金具が不要で、しっかり設置できます。
DINレール
制御盤内のDINレールへの取付け例
オプション金具使用により、パネル取付けが可能です。頻繁に調光値を変更する場合など、パネル取付けが便利です。
パネル取付け
パネル取付け例
調光値を内部メモリーに保存
調光値を内蔵EEPROMに保存することで、電源OFFでも値を保持します。ラインが稼働していない時、省エネのために装置主電源をOFFしても調光値は失われません。
