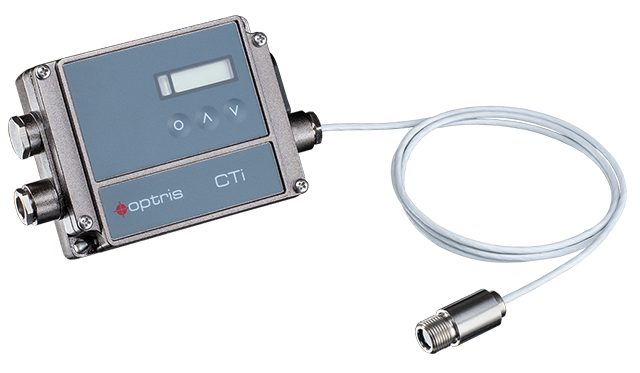

- 受け継がれた信頼、
最新の非接触温度計
CTiシリーズ
- 幅広い産業用途に対応する非接触温度計シリーズです。
豊富なラインアップから、測定対象や用途に最適な製品をお選びいただけます。
高温金属、低温金属、ガラス、フィルム、樹脂・ゴムなどの汎用用途、
高周囲温度環境など、幅広い用途に対応したラインアップをご用意しています。
- 測定対象別ラインアップ
-
汎用・非金属用途 測定波長 8〜14μm
CTi LT 汎用 CTi LTfast 高速応答 （最速6ms）
CTi LThot 高周囲温度対応 （〜250℃）
主な対象ワーク
樹脂（プラスチックなど）
ゴム・食品・紙・繊維・塗装品
-
フィルム・ガラス測定用途 CTi P3 測定波長 3.43μm フィルム温度 （PE・PP・PS系）
CTi P7 測定波長 7.9μm
フィルム温度 （PET・特殊樹脂系 ）CTi G5 測定波長 5.0μm
ガラス温度 主な対象ワーク
PE/PPフィルム・PETフィルム
ガラス
-
金属測定用途 CTi 1M 測定波長 1.0μm
高温金属 350〜2,200℃
（1MXL〜1MH1） CTi 2M 測定波長 1.6μm
高温金属 150〜2,000℃
（2MXL〜2MH1）CTi 3M 測定波長 2.3μm
低温金属 30〜1,850℃
（3MXL〜3MH3）CTi 4M 測定波長 2.2〜6μm
低温金属 0〜600℃
（4ML）※測定温度範囲は、型式により異なります
- CTiシリーズ特長
世界最小級の超小型センサヘッドで、
狭小スペースにも設置可能
CTi 1Mシリーズ/CTi LTシリーズ/CTi LTfastシリーズ
- 直径14mm、長さ28mmという非常にコンパクトなセンサヘッドを採用しています。この世界最小級のサイズにより、機械の内部やアクセスが困難な狭い場所でも、非接触での正確な温度測定が可能になります。
冷却不要で最大250℃の高温環境に
耐える圧倒的な堅牢性

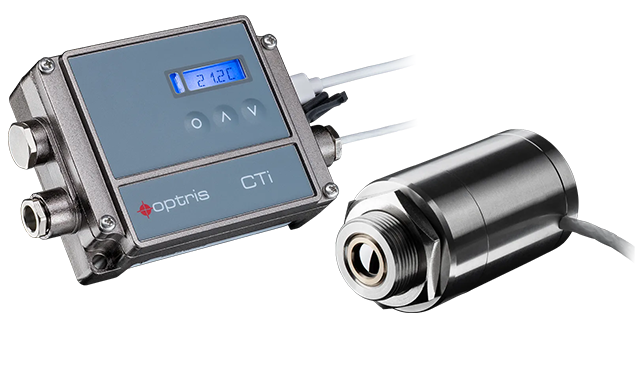

CTi LThotシリーズ
- センサヘッドは、追加の冷却装置なしで高い周囲温度に耐えられる設計です。標準モデルで180℃、耐熱モデル（LThot）では最大250℃の過酷な環境下でも安定して動作し、設置コストの削減とシステムの簡素化に貢献します。
110µsの超高速露光時間が実現する、
高速移動物体の精密計測
CTi 1Mシリーズ
- 最短で110µsという極めて短い露光時間を実現しています。これにより、高速で移動する製造ライン上の製品や、急激な温度変化を伴うプロセスのホットスポットも、ブレや遅延を抑えて確実に捉えることができます。
※露光時間：センサが光を取り込む時間
- -50℃から2200℃まで、
多彩な測定対象に対応するラインアップ - 金属、ガラス、薄膜プラスチック（PE、PP、PETなど）といった多様な対象物に対応するため、専用の測定波長を持つ豊富なラインアップを備えています。測定温度範囲も-50℃の低温から2200℃の超高温までをカバーし、産業界の幅広いニーズに1つのシリーズで応えます。
- USB-C接続とCompactPlus Connectで、

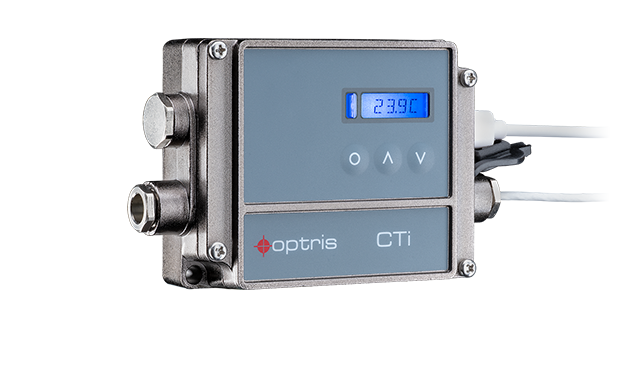

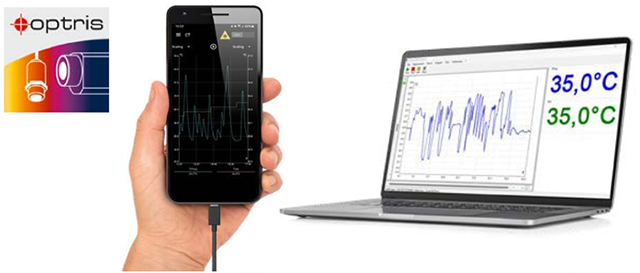

設定・保守をもっと簡単に - USB-Cインターフェースを標準搭載し、PCやAndroidスマートフォンと直接接続できます。専用ソフトウェア「CompactPlus Connect」やAndroidアプリ「IRmobile」により、設定変更や温度データの確認も簡単です。センサ・アンプ分離設計により、アンプ側のLCD表示や操作キーで簡単に設定でき、設定・保守も簡単に行えます。
- 設置環境に合わせて選べる豊富なオプション
各種オプション

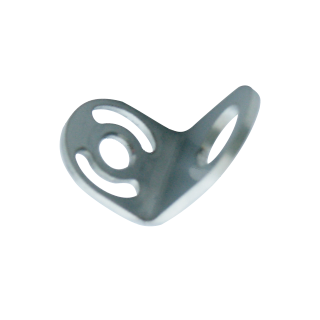

センサヘッド取付金具
ACCT-FB

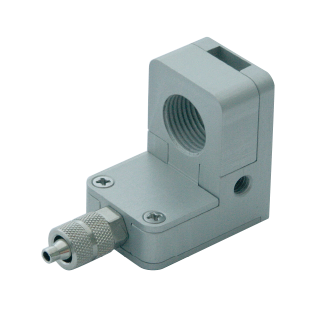

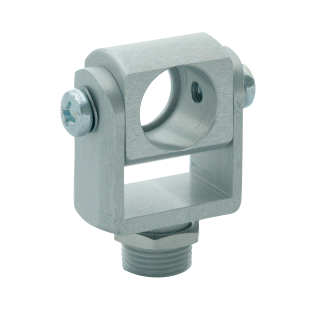

角度可変ボルト取付金具
ACCT-MG

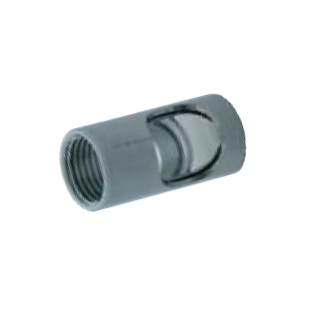

直角ミラー
ACCT-RAM

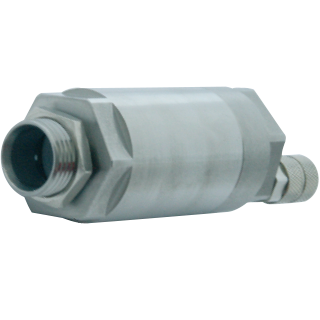

エアパージ管
DA9ACCT-AP
側面吹出しエアパージ管
DA9ACCT-APL
- 現場に合わせて選べる柔軟なインターフェス
- CTiシリーズ全機種が、Optris社最新ソフトウェアプラットフォーム【CompactPlus Connect】に対応。設定・保守管理をより簡単に行えます。
アナログ出力をはじめ、USB-Cによる設定・保守や、用途に応じた各種インターフェースに対応。既設設備への組み込みからPCによる設定・保守まで、幅広い運用に対応します。

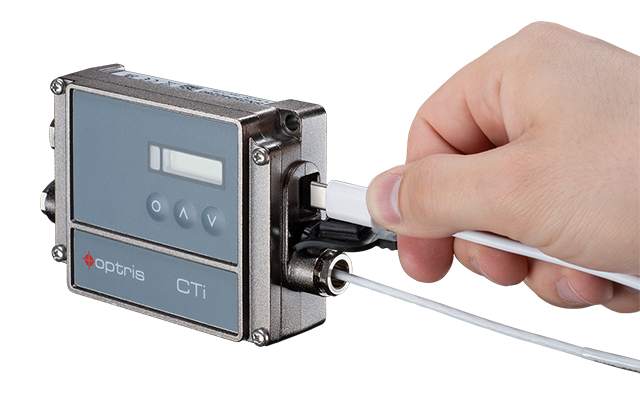

USB-Cポートを標準搭載
- 主要ラインアップ
| シリーズ | 主な用途 | 特長 | 温度範囲 | 代表型式 |
|---|---|---|---|---|
| CTi LT | 汎用・非金属 | 汎用タイプ | -50～1,050℃ | LT02 / LT15 / LT22 |
| CTi LTfast | 高速測定 | 最速6ms | -50～1,050℃ | LT15F / LT25F |
| CTi LThot | 高周囲温度 | 周囲温度250℃対応 | -50～1,050℃ | LT02H/LT10H |
| CTi P3 | PE・PPフィルム | 3.43μm | 35～600℃ | P3 |
| CTi P7 | PETフィルム | 7.9μm | 0～710℃ | P7 |
| CTi G5 | ガラス | ガラス専用 | 50～1,650℃ | G5 |
| CTi 1M～4M | 金属 | 金属専用波長 | 0～2,200℃ | 1M / 2M / 3M / 4M |
※機種により測定温度範囲は異なります。記載値は各シリーズの最下限値～最上限値です。
※WD（測定距離）・スポット径は、エリア計算ツールで簡単にご確認いただけます。
- 型式の見方
| 項目 | 内容 |
|---|---|
| シリーズ | CTi |
| センサタイプ | LT / LTfast / LThot / P3 / P7 / G5 / 1M / 2M / 3M / 4M |
| レンズ | SF：標準 / CF：狭スポット径 / CF1：狭スポット径 |
| ケーブル | CB1/ CB3 / CB8 / CB15 |
| _FA | オプテックス・エフエー管理用記号 |
型式例） 例）OPTCTI3MXLSFCB8_FA
→ CTi 3Mシリーズ、SFレンズ、ケーブル8m、OPTEX FA管理用記号
※センサタイプにより、測定波長や測定温度レンジが異なります。
詳細は取扱説明書をご確認ください。
- 基本仕様
| 放射率（ε）補正 | 0.050-1.100 (0.001/1ステップ) | |
|---|---|---|
| 透過率（τ）補正 | 0.050-1.100 (0.001/1ステップ) | |
| 電源電圧 | DC8～30V / 1.2W | |
| アナログ出力 | 0-20mA、4-20mA、0-5V、0-10V | |
| アラーム出力 | 24V/50mA (オープンコネクタ) | |
| リレー出力（オプション） | DC60V/AC42V、0.4A×2 | |
| デジタル出力 （内蔵ポート以外は全てオプション） |
USB Type-C（内蔵ポート）、 USB（長時間ロギング用）、RS232C、RS485、 各種 産業用Ethernet 他 |
|
| ウォームアップ時間 | 1M～4M：なし、その他：10分 | |
| 耐環境性 | 保護等級 | IP65 |
| 使用周囲温度 | 機種により異なります （詳細は製品カタログをご参照ください） |
|
| 保管温度 | ヘッド：-40～+85℃ アンプ：-40～+85℃ |
|
| 相対湿度 | 10～ 95%（ 結露なきこと） | |
| 耐振動（センサヘッド） | IEC 60068-2-6: 3G 11～200Hz 3軸方向 | |
| 耐衝撃（センサヘッド） | IEC 60068-2-27: 50G 11ms 3軸方向 | |
| ケーブル長 | 1m、3m、8m、15m（機種により異なります） | |
| 寸法 | 標準ヘッド：φ14×28mm（M12×1） LThot/P3/P7用ヘッド：φ29.5×45mm（M18×1） アンプ：122mm×70mm×30ｍｍ |
|
| 材質（センサヘッド） | SUS | |
| 質量 | 標準ヘッド：40g、 LThot/P3/P7用ヘッド：250g アンプ：420g |
|

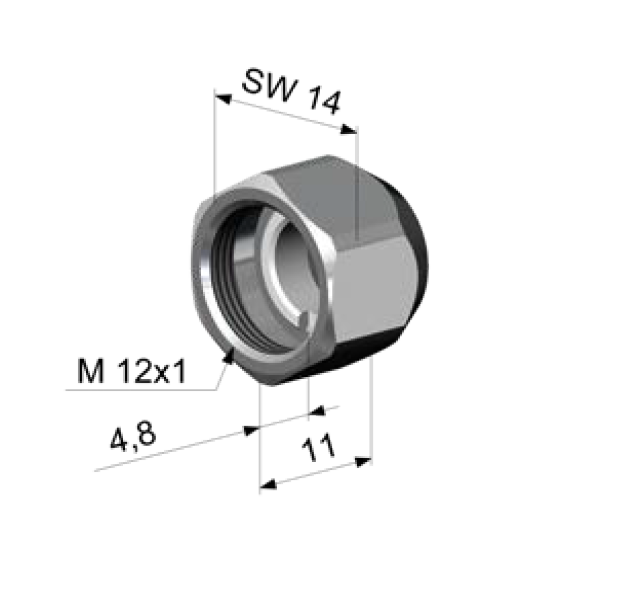

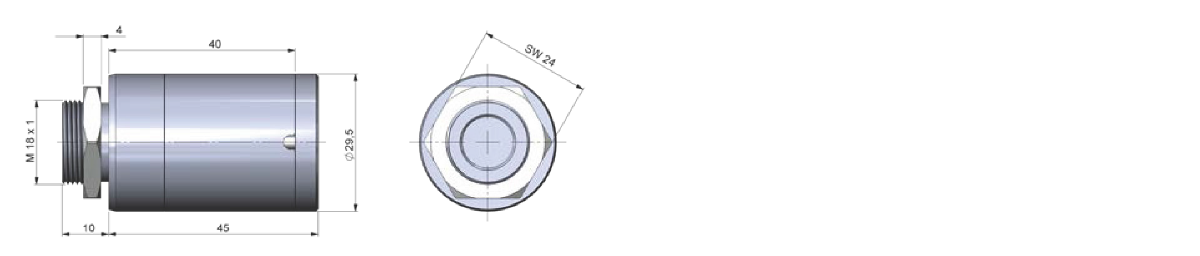

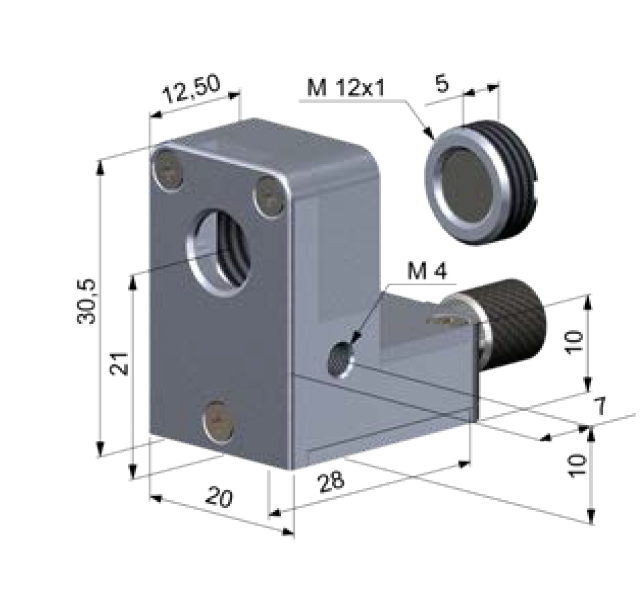

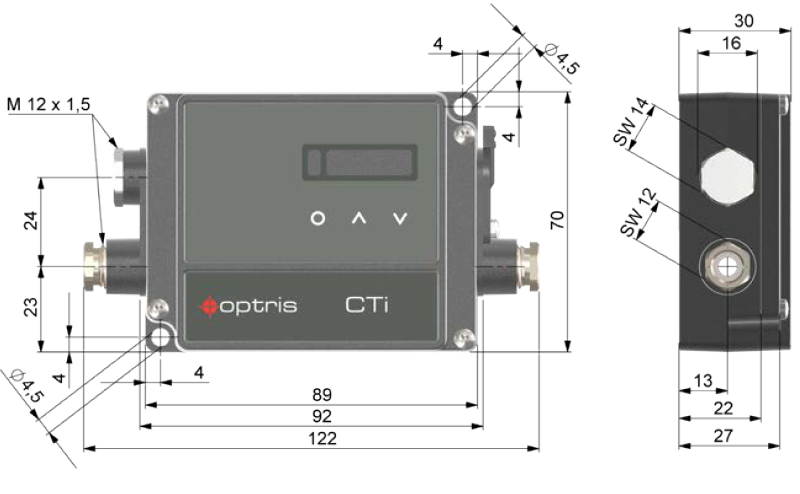

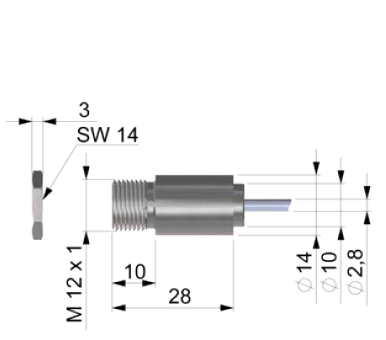

- 外形寸法図（mm）
※CTi LT22 CF、CTi 3Mx CF1は外形が
28⇒32mmとなります。
