HOME > 製品情報 > 光電センサ > マークセンサ/カラーセンサ > KTXシリーズ > 接続図・外形寸法図

マークセンサ/カラーセンサ
KTXシリーズ

超高速RGBマークセンサ

  • 超高速応答10μs、1分間に300万個のマークを検出可能!
  • 細いマークも検出可能な極細スポット
  • 3つのティーチングモードと自動モードで簡単調整

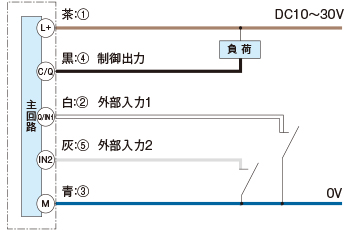

接続図

NPN出力タイプ
  • 接続について

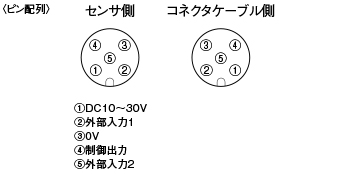

  • ■ ①から⑤は、コネクタのピンNo.に相当します。

注意:
制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。
ご使用される場合は、当社までお問い合わせください。

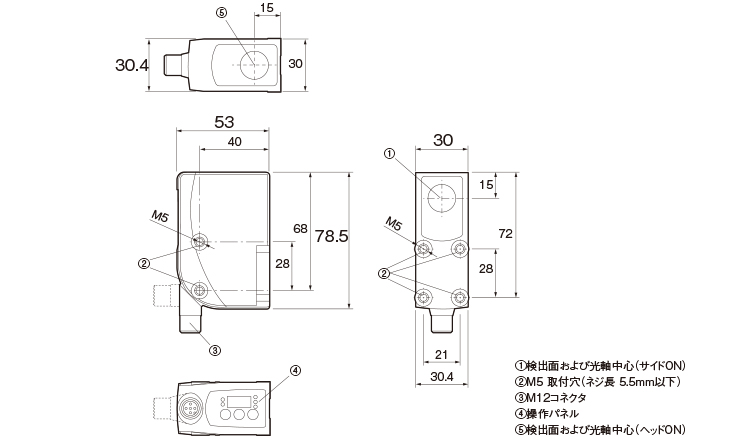

外形寸法図

単位:mm


本 体

コネクタケーブル(オプション)
YF2A15-020VB5XLEAX
YF2A15

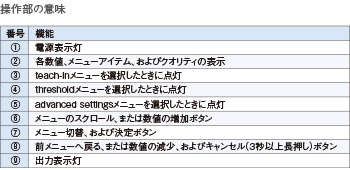

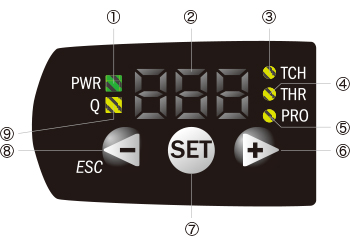

操作部

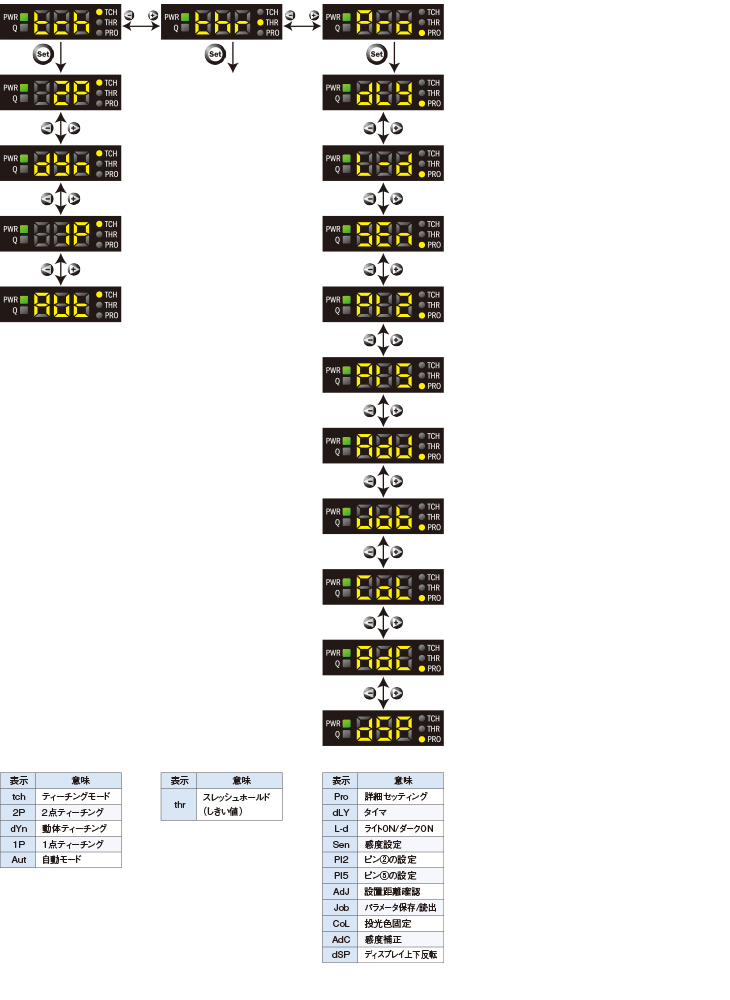

主要パラメータ一覧
