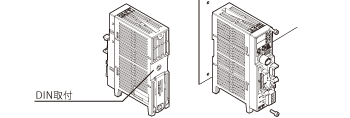

背面のDIN取付とネジ固定が可能です

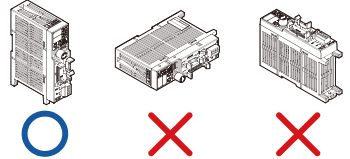

放熱対策として、必ず正立してご使用下さい。正立以外では御使用頂けません。
親/子機：DC24V入力（電源）
適合電線：0.2～2.1mm2、24～14AWG
被覆剥ぎ長さ：7mm
上段2極：DC24V 下段2極：0V
注意：1極1電線とし、ユニット間で電源を渡す場合は、
空きの端子をお使いください。ただし、コネクタの定格
を超えないようにして下さい(Max：10A)。 また、全ユ
ニットの合計電流値を考慮した電線を使用して下さい。
親機：MIL 26ピンコネクタ（EXT CTRL）
親/子機：MIL 14ピンコネクタ（EXT SYNC）
【オプションケーブル】
MILソケットコネクタハーネス 片側切り落としタイプ
AWG28ツイストペア2重シールド
親機 MIL26ピン用（3m） → OP-ECBF26-3
親/子 共通 MIL14ピン用（3m） → OP-ECBF14-3
注意：ノイズの影響を受けやすい環境では、シールドケーブルをご使用ください。
 |
ピン番号 | 名 称 | 入出力 | 信号名 | 詳 細 |
|---|---|---|---|---|---|
| 1 | SYNC1 | 入力 | LAMP1 点灯制御入力 |
外部点灯制御(DSW1=ON)のとき、この入力がONしている間、LAMP1が点灯します。極性はPRM設定のtPLより切り換えることができます。ストロボモード(DSW4=ON)では、この入力の立ち上がりでLAMP1が点灯します。 |
|
| 2 | SYNC2 | 入力 | LAMP2 点灯制御入力 |
外部点灯制御(DSW1=ON)のとき、この入力がONしている間、LAMP2が点灯します。極性はPRM設定のtPLより切り換えることができます。ストロボモード(DSW5=ON)では、この入力の立ち上がりでLAMP2が点灯します。 |
|
| 3 | COMINB | - | 入力COM | 入力用のコモン端子です。点灯制御入力とアナログ調光切替入力のそれぞれとこのコモン端子に5～24Vを印加することで、入力をONさせることができます。 |
|
| 4 | COMOUTB | - | 出力COM | 出力用のコモン端子です。各出力ON時には出力からこのコモン端子に向かって電流が流れます。(PNPタイプでは逆方向になります) |
|
| 5 | OVC | 出力 | 過電流エラー | LAMP1, LAMP2いずれかの照明が過電流状態になればこの出力をONします。 |
|
| 6 | FBERR1 | 出力 | LAMP1 フィードバックエラー |
LAMP1がフィードバックエラー中、またはモニタ輝度アラームの作動中にONします。 |
|
| 7 | LON1 | 出力 | LAMP1 出力中 | LAMP1が出力している間ONします。 |
|
| 8 | FBERR2 | 出力 | LAMP2 フィードバックエラー |
LAMP2がフィードバックエラー中、またはモニタ輝度アラームの作動中にONします。 |
|
| 9 | LON2 | 出力 | LAMP2 出力中 | LAMP2が出力している間ONします。 |
|
| 10 | ANALOG | 入力 | アナログ調光切換入力 | この入力をONすると、アナログ入力AIN1, AIN2の電圧で調光することができます。LAMP1, LAMP2個別に切り換えることはできません。 |
|
| 11 | AIN1 | 入力 | LAMP1 アナログ入力 | LAMP1用のアナログ入力です。0～5Vで調光値0～999に対応します。 |
|
| 12 | 5V | 入力 | サービス5V 出力 | アナログ入力に使用するための5V出力です。 |
|
| 13 | AIN2 | 出力 | LAMP2 アナログ入力 | LAMP2用のアナログ入力です。0～5Vで調光値0～999に対応します。 |
|
| 14 | ACOM | - | アナログコモン | アナログ入力用のコモン端子です。 |
 |
ピン番号 | 名 称 | 入出力 | 信号名 | 詳 細 |
|---|---|---|---|---|---|
| 1 | D0 | 入力 | 調光ビット0/ バンク切替0 | 外部調光(DSW2=ON)でバンクモードでない場合(DSW3=OFF)、外部パラレル入力で調光値を切り換える際の下位0～3bit目に対応します。 外部調光(DSW2=ON)でバンクモード(DSW3=ON)の場合、バンク番号を指定することができます。 |
|
| 2 | D1 | 入力 | 調光ビット1/ バンク切替1 | ||
| 3 | D2 | 入力 | 調光ビット2/ バンク切替2 | ||
| 4 | D3 | 入力 | 調光ビット3/ バンク切替3 | ||
| 5 | D4 | 入力 | 調光ビット4 | 外部パラレル入力で調光値を切り換える際の入力で、上位4～9bit目に対応します。値はバイナリで指定します。 外部調光(DSW2=ON)でバンクモードでない場合(DSW3=OFF)のときに有効です。 |
|
| 6 | D5 | 入力 | 調光ビット5 | ||
| 7 | D6 | 入力 | 調光ビット6 | ||
| 8 | D7 | 入力 | 調光ビット7 | ||
| 9 | D8 | 入力 | 調光ビット8 | ||
| 10 | D9 | 入力 | 調光ビット9 | ||
| 11 | L0 | 入力 | LAMP 切替0 | 外部調光またはバンク切換をする際の対象となるLAMP の局番を指定します。親機であればL2,L1,L0= OFFでLAMP1 が選択され、L2,L1=OFF、L0= ONでLAMP2 が選択されます。 |
|
| 12 | L1 | 入力 | LAMP 切替1 | ||
| 13 | L2 | 入力 | LAMP 切替2 | ||
| 14 | WR | 入力 | 調光書き込み | この入力をONすることで調光値を書き込むことができます。バンク番号を指定する場合は使用する必要はありません。 |
|
| 15 | COMINA | - | 入力COM | 入力用のコモン端子です。各入力とこのコモン端子に5～24V を印加することで、入力をONさせることができます。 |
|
| 16 | COMOUTA | - | 出力COM | 出力用のコモン端子です。出力ON時には出力からこのコモン端子に向かって電流が流れます。(PNP タイプでは逆方向になります) |
|
| 17 | ERR | 出力 | エラー出力（FB、過電流） | フィードバックエラー中、モニタ輝度アラーム作動中、内部温度異常および照明の過電流保護が働くとONします。子機が連結されている場合、子機のいずれかがエラーを出力していればこの出力もONします。(子機のエラー状態を反映するには最大250msの遅れが発生します) |
|
| 18～23 | - | - | - | - | |
| 24 | TXD | 出力 | シリアルTXD | RS232 の送信出力です。 |
|
| 25 | RXD | 入力 | シリアルRXD | RS232 の受信入力です。 |
|
| 26 | SG | - | シリアルGND | RS232 用のコモン端子です。 |
| 型 式 | OP-ECBF14-3 | OP-ECBF26-3 | ||
|---|---|---|---|---|
| ピン番号 | 絶縁体色 | マーク色 | 絶縁体色 | マーク色 |
| 1 | 橙 | 黒1 | 橙 | 黒1 |
| 2 | 橙 | 赤1 | 橙 | 赤1 |
| 3 | 灰 | 黒1 | 灰 | 黒1 |
| 4 | 灰 | 赤1 | 灰 | 赤1 |
| 5 | 白 | 黒1 | 白 | 黒1 |
| 6 | 白 | 赤1 | 白 | 赤1 |
| 7 | 黄 | 黒1 | 黄 | 黒1 |
| 8 | 黄 | 赤1 | 黄 | 赤1 |
| 9 | 桃 | 黒1 | 桃 | 黒1 |
| 10 | 桃 | 赤1 | 桃 | 赤1 |
| 11 | 橙 | 黒2 | 橙 | 黒2 |
| 12 | 橙 | 赤2 | 橙 | 赤2 |
| 13 | 灰 | 黒2 | 灰 | 黒2 |
| 14 | 灰 | 赤2 | 灰 | 赤2 |
| 15 | − | − | 白 | 黒2 |
| 16 | − | − | 白 | 赤2 |
| 17 | − | − | 黄 | 黒2 |
| 18 | − | − | 黄 | 赤2 |
| 19 | − | − | 桃 | 黒2 |
| 20 | − | − | 桃 | 赤2 |
| 21 | − | − | 橙 | 黒3 |
| 22 | − | − | 橙 | 赤3 |
| 23 | − | − | 灰 | 黒3 |
| 24 | − | − | 灰 | 赤3 |
| 25 | − | − | 白 | 黒3 |
| 26 | − | − | 白 | 赤3 |
